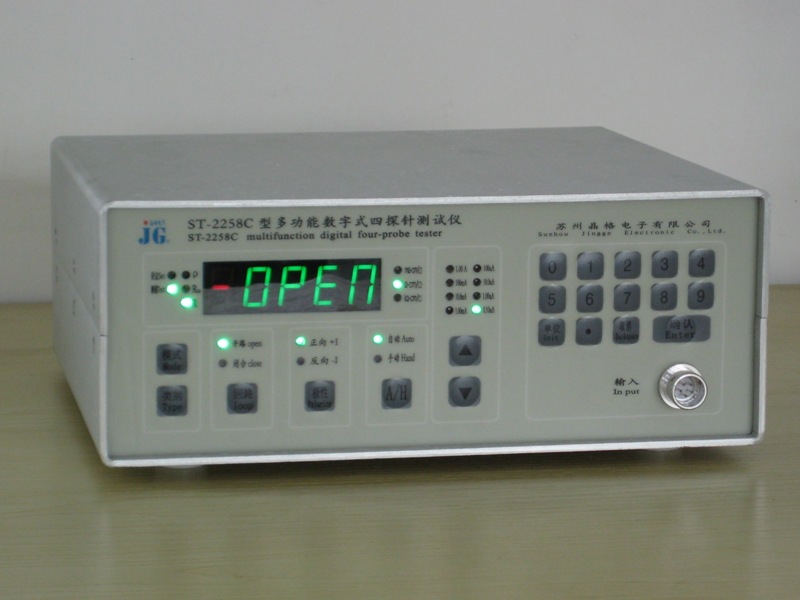

ST2258C মাল্টি-ফাংশনাল ডিজিটাল চার-প্রোব পরীক্ষক

ওভারভিউ

2.1 বেসিক ফাংশন এবং ভিত্তি মান:

ST2258C মাল্টি-ফাংশনাল ডিজিটাল ফোর-প্রোব পরীক্ষক হ'ল একটি বহু-উদ্দেশ্য এবং বুদ্ধিমান বিস্তৃত পরিমাপ যন্ত্র যা উপকরণগুলির প্রতিরোধ ক্ষমতা/ব্লক প্রতিরোধের পরীক্ষা করার জন্য চার-প্রোব পরিমাপ নীতিটি ব্যবহার করে। এই যন্ত্রটি জিবি/টি 1551-2009 "সিলিকন একক স্ফটিকগুলির প্রতিরোধ ক্ষমতা নির্ধারণের জন্য পদ্ধতি", জিবি/টি 1551-1995 "সিলিকন এবং জার্মানিয়াম একক স্ফটিকের প্রতিরোধের নির্ধারণের জন্য সরাসরি বর্তমান দ্বি-প্রোব পদ্ধতি" এবং জিমিটের জন্য জিমিটের জন্য ডাইরেক্টর ইনফেরেটিভ পদ্ধতি ", জিবি/টি 1552-19995" ডাইরেক্ট কারেন্ট ফোর প্রোব "অনুসারে ডিজাইন করা হয়েছে" এএসটিএম স্ট্যান্ডার্ড।

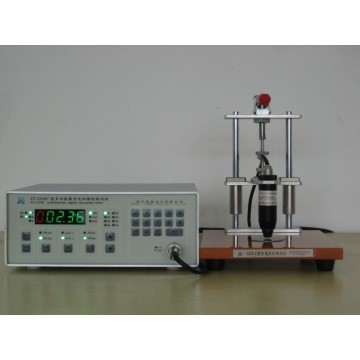

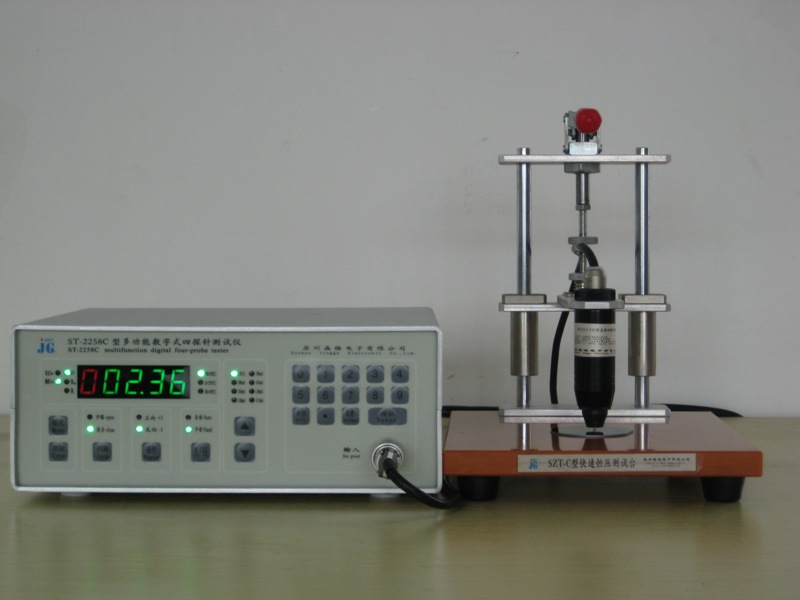

২.২ ইনস্ট্রুমেন্ট সেট রচনা: এটি এসটি 2258 সি ফোর-প্রোব প্রধান ইউনিট, al চ্ছিক চার-প্রোব প্রোব, al চ্ছিক চার-প্রোব টেস্ট বেঞ্চ ইত্যাদি নিয়ে গঠিত

২.৩ সুবিধা এবং বৈশিষ্ট্য:

এই পরীক্ষকটি 10 ​​বিভাগের সর্বোচ্চ শ্রেণিবিন্যাস সহ পরীক্ষার ফলাফলের জন্য একটি স্বয়ংক্রিয় শ্রেণিবদ্ধকরণ ফাংশন সহ বিশেষভাবে সজ্জিত।

2: কাস্টমাইজযোগ্য ইউএসবি যোগাযোগ ইন্টারফেস, একটি ইন্টিগ্রেটেড টেস্ট সিস্টেমে একটি পরীক্ষার মডিউলে এর প্রসারণকে সহজতর করে।

3: 8 পরিসীমা অতি-প্রশস্ত পরিমাপের পরিসীমাটি শিল্প-শীর্ষস্থানীয়। সহকর্মীরা সাধারণত পাঁচ থেকে ছয়টি গ্রেড অফার করে।

4: উপকরণটি ক্ষুদ্রতর হয় এবং ম্যানুয়াল এবং স্বয়ংক্রিয় ফাংশনগুলিকে সংহত করে।

5: যন্ত্রটি পরিচালনা করা সহজ এবং স্থিতিশীল পারফরম্যান্স রয়েছে। সমস্ত প্যারামিটার সেটিংস এবং ফাংশন রূপান্তরগুলি একটি ডিজিটাল কীবোর্ডের মাধ্যমে ইনপুট হয়, যা সহজ এবং অ্যানালগ পজিশনারের অস্থিরতা দূর করে।

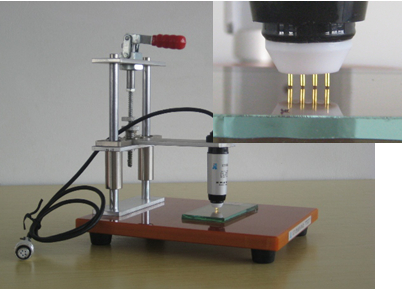

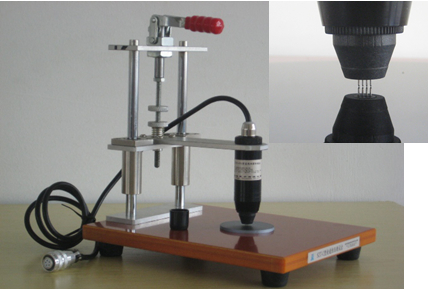

২.৪ প্রোব নির্বাচন: বিভিন্ন উপকরণের বৈশিষ্ট্য অনুসারে, নির্বাচনের জন্য একাধিক ধরণের প্রোব রয়েছে। বিশদগুলির জন্য, দয়া করে "ফোর-প্রোব প্রোব মডেল স্পেসিফিকেশন বৈশিষ্ট্য নির্বাচন রেফারেন্স সারণী" দেখুন

এটি সিলিকন এবং অন্যান্য অর্ধপরিবাহী, ধাতু এবং পরিবাহী প্লাস্টিকের মতো শক্ত উপকরণগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধের পরীক্ষা করার জন্য এসটি 2253-এফ 01 প্রকারের মতো অত্যন্ত পরিধান-প্রতিরোধী টংস্টেন কার্বাইড প্রোব দিয়ে সজ্জিত।

এটি গোলাকার বা ফ্ল্যাট-হেড সোনার ধাতুপট্টাবৃত কপার অ্যালো প্রোব প্রোব দিয়ে সজ্জিত যা ফিল্মের ক্ষতি করে না, যেমন এসটি 2558 বি-এফ 01 প্রকার, যা ধাতব ফয়েল এবং কার্বন পেপারগুলির মতো পরিবাহী চিত্রগুলির মতো পরিবাহী লেপের মতো কনডাকটিভ লেপ ফিল্মগুলির মতো কনডাকটিভ লেপ ফিল্মগুলির যেমন সিরামিকগুলি, গ্লাস বা পিই ফিল্মের মতো চিত্রগুলি, যেমন ফিল্ম কোয়েটেশন, যেমন ফিল্ম কোয়েট, যেমন।

যখন ডেডিকেটেড ফয়েল-প্রলিপ্ত প্রোব যেমন এসটি 2558 বি-এফ 02 মডেল দিয়ে সজ্জিত হয়, এটি লিথিয়াম ব্যাটারি ইলেক্ট্রোড শিটগুলিতে ফয়েল-প্রলিপ্ত উপকরণগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধেরও পরীক্ষা করতে পারে, ইত্যাদি

চার-টার্মিনাল টেস্ট ফিক্সচারে পরিবর্তন করে, প্রতিরোধকের শরীরের প্রতিরোধেরও পরিমাপ করা যায়।

2.5 টেস্ট বেঞ্চ বিকল্পগুলি: বিভিন্ন উপাদান বৈশিষ্ট্যের প্রয়োজনীয়তা অনুসারে, নির্বাচনের জন্য একাধিক ধরণের টেস্ট বেঞ্চ উপলব্ধ রয়েছে। বিশদগুলির জন্য, দয়া করে "মডেল, স্পেসিফিকেশন এবং ফোর-প্রোব টেস্ট বেঞ্চের বৈশিষ্ট্য নির্বাচন" এর জন্য রেফারেন্স টেবিলটি দেখুন "

চার-প্রোব পদ্ধতি দ্বারা শক্ত বা পাতলা ফিল্ম উপকরণ পরীক্ষা করার জন্য, এসজেডটি-এ টাইপ, এসজেডটি-বি টাইপ (বৈদ্যুতিন), এসজেডটি-সি টাইপ (দ্রুত ধ্রুবক চাপ), বা এসজেডটি-এফ টাইপ (সৌর সেল) পরীক্ষার বেঞ্চ নির্বাচন করা যেতে পারে।

দ্বি-প্রোব পদ্ধতি দ্বারা সরু রড উপকরণ পরীক্ষা করার জন্য, এসজেডটি-কে টাইপ টেস্ট বেঞ্চ একটি বিকল্প হিসাবে নির্বাচিত হয়।

এসজেডটি-জি টাইপ টেস্ট বেঞ্চটি রাবার এবং প্লাস্টিকের উপকরণগুলির সমান্তরাল চার-ছুরি পদ্ধতি পরীক্ষার জন্য নির্বাচিত হয়।

২.6 প্রয়োগের সুযোগ: এই যন্ত্রটি সেমিকন্ডাক্টর ম্যাটারিয়াল কারখানা, ডিভাইস কারখানা, গবেষণা প্রতিষ্ঠান এবং বিশ্ববিদ্যালয়গুলিতে চার-প্রোব পদ্ধতিতে কন্ডাক্টর, অর্ধপরিবাহী এবং অর্ধপরিবাহী-জাতীয় উপকরণগুলির বৈদ্যুতিক পরিবাহিতা পরীক্ষা করার জন্য উপযুক্ত।

Iii। বেসিক প্রযুক্তিগত পরামিতি

1। পরিমাপের পরিসীমা, রেজোলিউশন (বন্ধনীগুলিতে, এটি মাত্রার এক ক্রম দ্বারা প্রসারিত করা যেতে পারে)

বৈদ্যুতিক প্রতিরোধের: 10.0 × 10-6 থেকে 200.0 × 103 ω, রেজোলিউশন: 1.0 × 10-6 থেকে 0.1 × 103Ω

(1.0 × 10 ^-6 থেকে 20.00 × 10 ³ ω, রেজোলিউশন 0.1 × 10 ^-6 থেকে 0.01 × 10 ³ ω)

প্রতিরোধ ^{ক্ষমতা} : ¹⁰

(1.0 × 10 ^-6 থেকে 20.00 × 10 ³ ω সেমি রেজোলিউশন 0.1 × 10 ^-6 থেকে 0.01 × 10 ³ ω সেমি)

ব্লক প্রতিরোধের: 50.0 × 10 ^-6 থেকে 900.0 × 10 ³ ω/□ রেজোলিউশন: 5.0 × 10 ^-6 থেকে 0.5 × 10 ³ ω/□

(5.0 × 10 ^-6 থেকে 100.0 × 10 ³ ω/□ রেজোলিউশন 0.5 × 10 ^-6 থেকে 0.1 × 10 ³ ω/□)

2। উপাদানগুলির মাত্রা (al চ্ছিক পরীক্ষা বেঞ্চ এবং পরীক্ষার পদ্ধতি দ্বারা নির্ধারিত)

সোজা ব্যাস: এসজেডটি-বি/সি/এফ স্কোয়ার টেস্ট বেঞ্চের সরাসরি পরীক্ষার মোড 180 মিমি × 180 মিমি, এবং হ্যান্ডহেল্ড মোডটি সীমাবদ্ধ নয়

দৈর্ঘ্য (উচ্চতা): পরীক্ষার বেঞ্চে সরাসরি পরীক্ষা মোডটি এইচ 100 মিমি, এবং হ্যান্ডহেল্ড মোডটি সীমাবদ্ধ নয়।

পরিমাপ ওরিয়েন্টেশন: অক্ষীয় এবং রেডিয়াল উভয় দিকনির্দেশ গ্রহণযোগ্য

3.3 রেঞ্জ বিভাগ এবং ত্রুটি গ্রেড
