ওভারভিউ

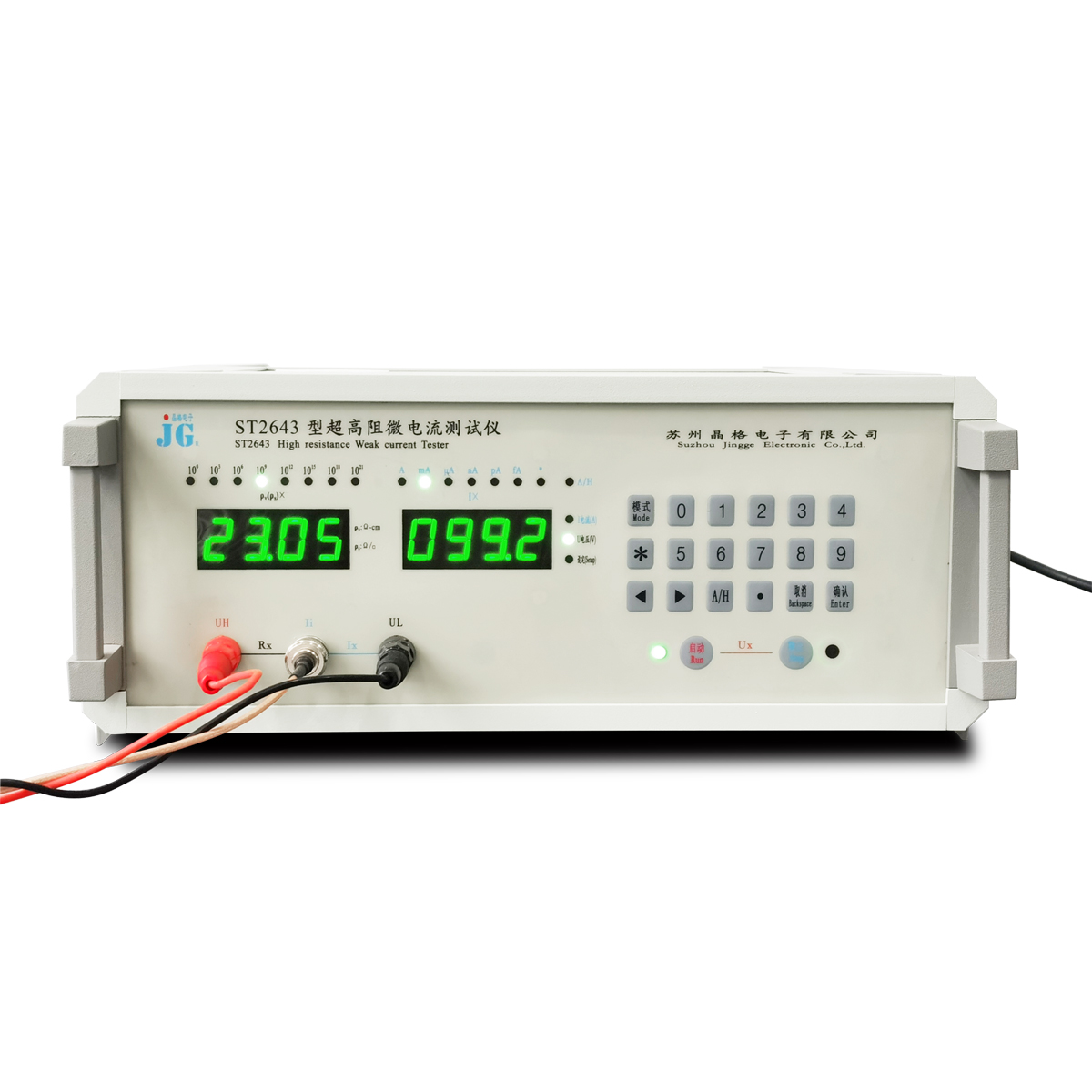

২.১ বেসিক ফাংশন এবং স্ট্যান্ডার্ডস: এসটি 2643 আল্ট্রা-হাই রেজিস্ট্যান্স মাইক্রোকারেন্ট টেস্টার (উচ্চ-প্রতিরোধের ধরণের দেহ প্রতিরোধ ক্ষমতা এবং পৃষ্ঠের প্রতিরোধ ক্ষমতা পরীক্ষক) হ'ল একটি বহু-উদ্দেশ্যমূলক বিস্তৃত পরিমাপ ডিভাইস যা শক্ত শিটের ভলিউম প্রতিরোধ ক্ষমতা এবং পৃষ্ঠের প্রতিরোধ ক্ষমতা এবং পাতলা ফিল্মের পদ্ধতির মূল ভিত্তিতে অন্তরক উপকরণগুলির উপর ভিত্তি করে পরিমাপ করে। এটি একটি অতি-উচ্চ প্রতিরোধের মিটার বা মাইক্রোকারেন্ট পরীক্ষক হিসাবেও ব্যবহার করা যেতে পারে। এই যন্ত্রটির নকশাটি জাতীয় স্ট্যান্ডার্ড জিবি/টি 1410-2006/আইইসি 60093: 1980: "ভলিউম প্রতিরোধ ক্ষমতা এবং সলিড ইনসুলেটিং উপকরণগুলির পৃষ্ঠ প্রতিরোধের জন্য পরীক্ষার পদ্ধতি" মেনে চলে।
২.২ যন্ত্রের রচনার সম্পূর্ণ সেট: এটি এসটি 2643 উচ্চ-প্রতিরোধের মিটার প্রধান ইউনিট, স্ট্যান্ডার্ড রিং-আকৃতির তিনটি ইলেক্ট্রোড, সংযোগকারী কেবল এবং অন্যান্য অংশগুলি নিয়ে গঠিত। মূল ইউনিটটি মূলত একটি উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাই, একটি মাইক্রোক্রন্ট ডিটেক্টর এবং একটি এম্বেড থাকা একক-চিপ মাইক্রোকম্পিউটার সিস্টেমের সমন্বয়ে গঠিত।
২.৩ সুবিধা এবং বৈশিষ্ট্য:
অপারেশন মোড ডিজিটাইজড হয়। সমস্ত প্যারামিটার সেটিংস এবং ফাংশন রূপান্তরগুলি একটি ডিজিটাল কীবোর্ডের মাধ্যমে ইনপুট হয়, যা পরিচালনা করা সহজ, পারফরম্যান্সে স্থিতিশীল এবং পরিষেবা জীবনে দীর্ঘ। এটি একক ফাংশন, উচ্চ ব্যর্থতার হার এবং বৃহত আকারের মতো traditional তিহ্যবাহী যান্ত্রিক স্যুইচগুলির ত্রুটিগুলি কাটিয়ে ওঠে।
পরীক্ষার প্রক্রিয়াটি ভোল্টেজ এবং বর্তমান পরিসীমা রূপান্তর সহ স্বয়ংক্রিয় হয়। সমস্ত ডিজিটাল বৈদ্যুতিন সুইচগুলি উপলব্ধ, যা ইচ্ছায় ম্যানুয়াল বা স্বয়ংক্রিয় নির্বাচনের অনুমতি দেয়। এটি traditional তিহ্যবাহী যান্ত্রিক স্যুইচগুলির জটিল অপারেশন এড়িয়ে চলে, বিশেষত অ-স্বয়ংক্রিয়তা এবং ম্যানুয়াল ডেটা পোস্ট-প্রসেসিংয়ের ত্রুটিগুলি।
দ্বৈত-উইন্ডো রেজাল্ট ডিসপ্লেটি ডিজিটালাইজড এবং বৈচিত্র্যযুক্ত, সরাসরি ডিজিটাল মিটার হেড দ্বারা দেখানো হয়, traditional তিহ্যবাহী অ্যানালগ মিটার মাথার পড়ার ত্রুটি এড়িয়ে। দ্বৈত ডিজিটাল ডিসপ্লে হেডগুলি দেখায় যে বাম উইন্ডোটি ভলিউম প্রতিরোধ ক্ষমতা এবং পৃষ্ঠের প্রতিরোধের পরীক্ষার ফলাফলগুলি প্রদর্শন করে, যখন ডান উইন্ডোটি পরীক্ষার ভোল্টেজ, পরীক্ষার বর্তমান, পরীক্ষার শর্তাদি এবং সেট সংশোধন সহগ দেখায়। বিষয়বস্তু বিস্তৃত।
4। পরীক্ষা সুরক্ষা সুরক্ষা, পরীক্ষা উচ্চ-ভোল্টেজ ইন্ডিপেন্ডেন্ট অপারেশন স্যুইচ, টেস্ট বর্তমান ওভারকন্টেন্ট সুরক্ষা পরীক্ষা করুন, কার্যকরভাবে উপকরণটির সুরক্ষা এবং অপারেটরের অপব্যবহারের সুরক্ষা রক্ষা করুন।

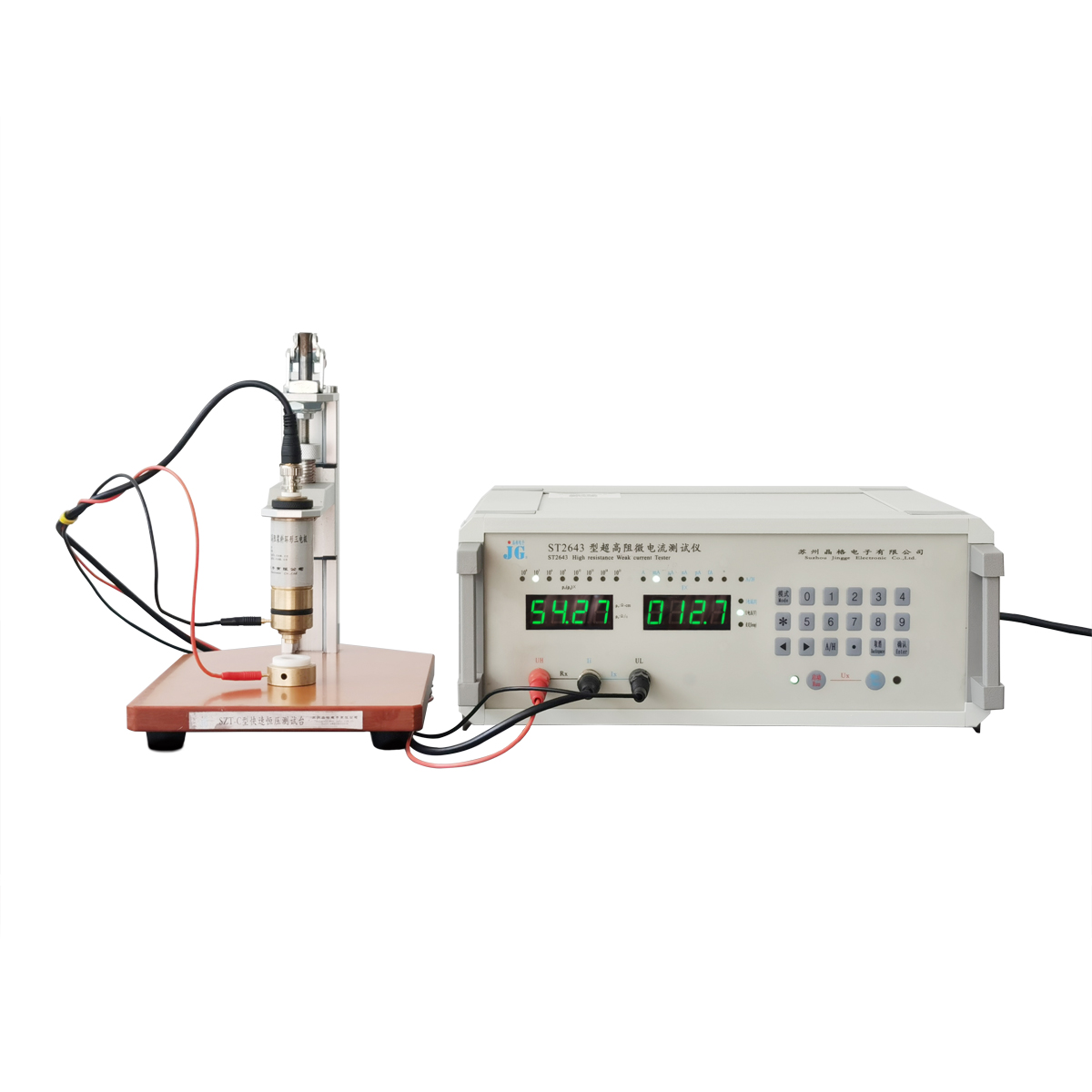

5। এটি কার্যকরী সম্প্রসারণের জন্য সুবিধাজনক। ফিল্ম টেস্টিং প্রোব দিয়ে সজ্জিত করার সময় এটি উচ্চ-প্রতিরোধের চলচ্চিত্রগুলি পরীক্ষা করতে পারে। যখন কোনও ফিক্সচার দিয়ে সজ্জিত হয়, এটি উচ্চ-প্রতিরোধের মিটার এবং একটি মাইক্রোমিটার হিসাবে ব্যবহার করা যেতে পারে। এটি উচ্চ-প্রতিরোধের তরলগুলির প্রতিরোধ ক্ষমতাও পরীক্ষা করতে পারে।

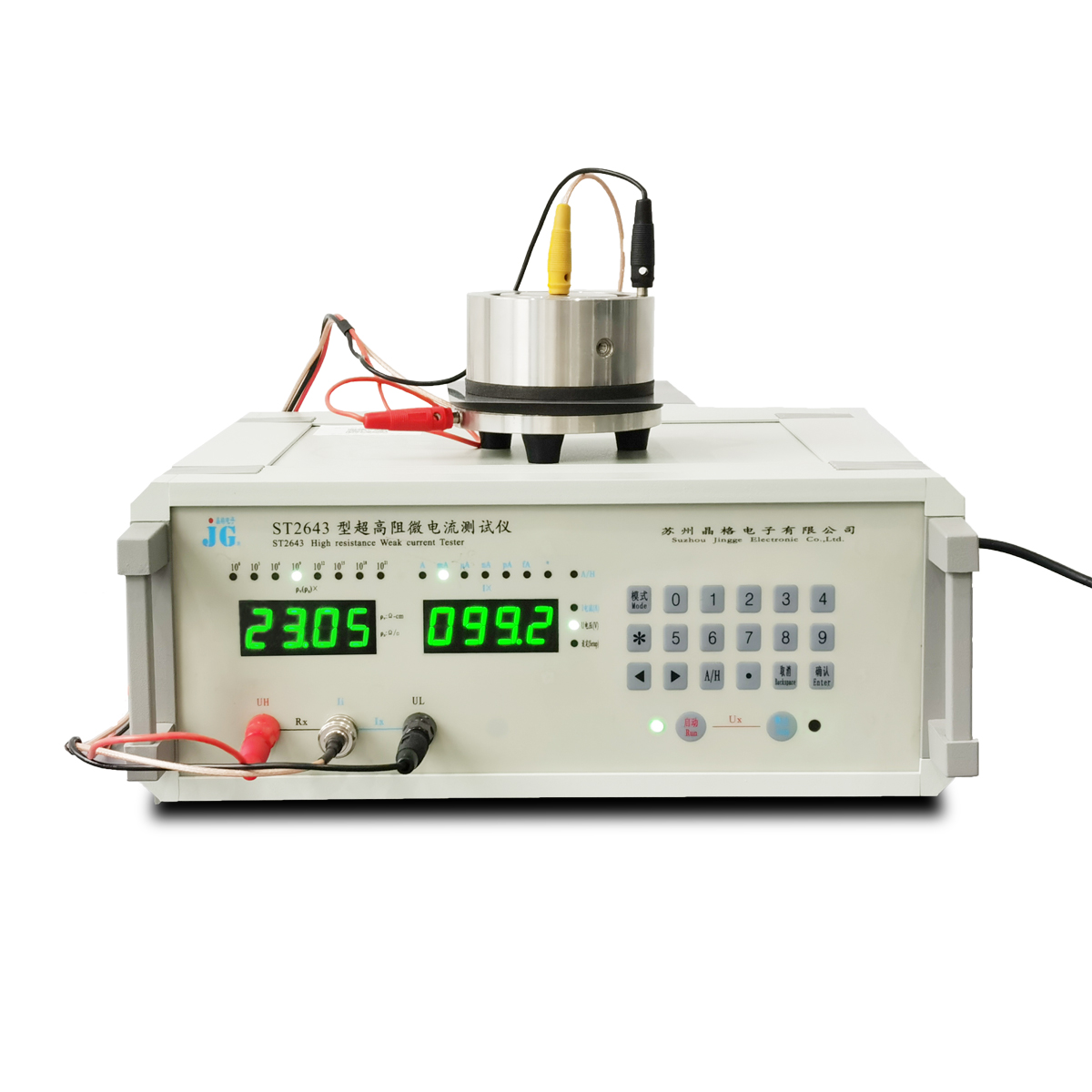

২.৪ ইলেক্ট্রোড বা ফিক্সচার নির্বাচন: উপকরণটি স্ট্যান্ডার্ড রিং-আকৃতির তিনটি ইলেক্ট্রোড দিয়ে সজ্জিত, সাধারণ শীট এবং ফিল্মের নমুনার জন্য উপযুক্ত। গ্রাহকরা অ্যাপ্লিকেশন পরিস্থিতিগুলি প্রসারিত করতে ইলেক্ট্রোডগুলি প্রস্তুত বা কাস্টমাইজ করতে পারেন, যেমন একটি সিলিন্ডারের বাইরের পৃষ্ঠ এবং অভ্যন্তরীণ প্রাচীর থেকে প্রতিরোধ ক্ষমতা এবং পৃষ্ঠ প্রতিরোধের পরীক্ষা করা, উচ্চ-প্রতিরোধের উপাদানগুলি পরীক্ষা করা এবং মাইক্রোকারেন্টগুলি পরীক্ষা করা।
উপকরণটিতে উচ্চ পরিমাপের নির্ভুলতা, উচ্চ সংবেদনশীলতা, ভাল স্থায়িত্ব, উচ্চ বুদ্ধি, কমপ্যাক্ট কাঠামো এবং সহজ অপারেশন বৈশিষ্ট্যযুক্ত।
2.5 প্রয়োগের সুযোগ: অ্যান্টি-স্ট্যাটিক পণ্য যেমন অ্যান্টি-স্ট্যাটিক জুতা, অ্যান্টি-স্ট্যাটিক প্লাস্টিক এবং রাবার পণ্যগুলির প্রতিরোধের মানগুলি পরীক্ষা করার জন্য উপকরণটি উপযুক্ত, এবং শিল্প ও খনির উদ্যোগ এবং বৈজ্ঞানিক গবেষণা ইনস্টিটিউটগুলিতে কম্পিউটার কক্ষে অ্যান্টি-স্ট্যাটিক উত্থিত মেঝে, পাশাপাশি ইনসুলেটিং উপকরণ এবং বৈদ্যুতিন পণ্যগুলির অন্তরণ প্রতিরোধের পরিমাপ করে। এটি দুর্বল বর্তমান পরিমাপের জন্যও ব্যবহার করা যেতে পারে যেমন ফটোয়েলেকট্রিক প্রভাব এবং ডিভাইসের গা dark ় বর্তমান পরিমাপ।
Iii। বেসিক প্রযুক্তিগত পরামিতি
1। পরিমাপের পরিসীমা এবং রেজোলিউশন
বৈদ্যুতিক প্রতিরোধের: 1.0 × 10 2 থেকে 2.0 × 10 14 ω, রেজোলিউশন: 0.01 × 10 2 থেকে 0.01 × 10 14 ω
প্রতিরোধ ক্ষমতা: কেভি × (1.0 × 10 2 থেকে 2.0 × 10 14 ) ω সেমি, রেজোলিউশন 0.01 × 10 3 থেকে 0.01 × 10 14 ω সেমি, কে = 1 থেকে 1000, সংশোধন ফ্যাক্টর।
ব্লক প্রতিরোধের: কে □ × (1.0 × 10 2 থেকে 2.0 × 10 14 ) ω/□, রেজোলিউশন 0.01 × 10 3 থেকে 0.01 × 10 14 14 ω/□, কে □ = 34.5, সংশোধন ফ্যাক্টর।
2। পরিসীমা শ্রেণিবদ্ধকরণ এবং ত্রুটি গ্রেড
|
Range
|
102~103
|
103~106
|
106~109
|
109~1012
|
1012~1014
|
1014~1016
|
|
Unit
|
ResistanceΩ，ResistanceΩ-cm，Fang ZuΩ/□
|
|
Basic error
|
±10%
|
±5%
|
±5%
|
±8%
|
±10%
|
±15~20%
|
3 ওয়ার্কিং পাওয়ার সাপ্লাই: 220 ভি ± 10%, এফ = 50Hz ± 4%, পিডব্লিউ 20 ডাব্লু
4। মাত্রা: ডাব্লু × এইচ × এল = 32 সেমি × 13 সেমি × 32 সেমি
নেট ওজন: ≤3.5 কেজি

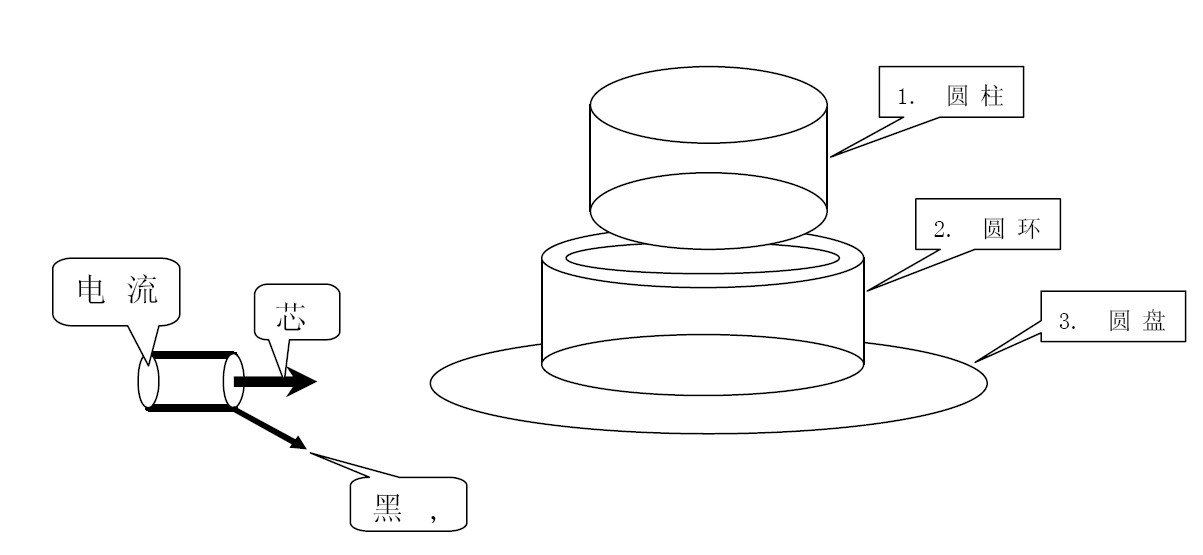

5। বার্ষিক তিনটি ইলেক্ট্রোড এবং পরিমাপযোগ্য নমুনা মাত্রা
ইলেক্ট্রোড তিনটি স্বতন্ত্র ইউনিট নিয়ে গঠিত:
5.1 কেন্দ্রটি একটি সিলিন্ডার যা 50 মিমি ব্যাস এবং 40 মিমি উচ্চতা সহ।
5.2 সিলিন্ডারটি একটি বৃত্তাকার রিং দ্বারা বেষ্টিত, 60 মিমি অভ্যন্তরীণ ব্যাস, 80 মিমি একটি বাইরের ব্যাস এবং 40 মিমি উচ্চতা সহ।
5.3 বেসটি একটি ফ্ল্যাট প্লেট, 100 মিমি ব্যাস সহ একটি বিজ্ঞপ্তি প্লেট এবং 10 মিমি একটি সাধারণ বেধ
পরিমাপযোগ্য নমুনার আকার 90 মিমি ব্যাসের চেয়ে বড়। বেধ 10 মিমি এর চেয়ে কম।
