2.1 বেসিক ফাংশন এবং ভিত্তি মান:

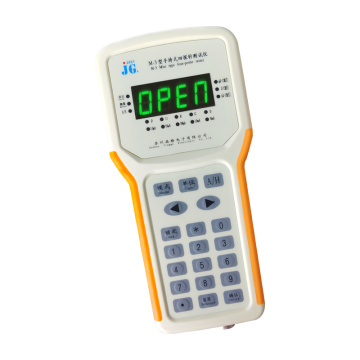

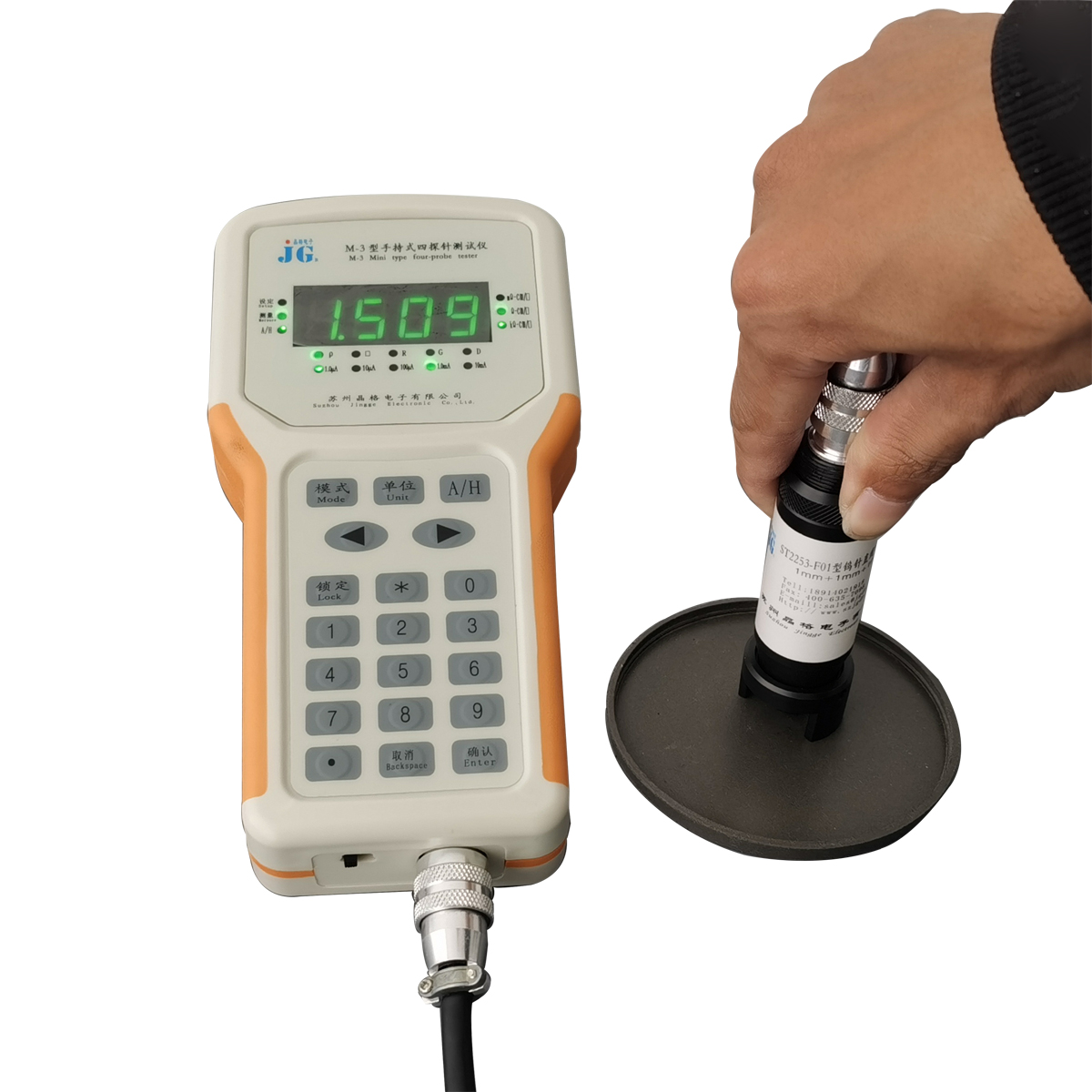

এম 3 হ্যান্ডহেল্ড ফোর-প্রোব পরীক্ষক হ'ল একটি বহু-উদ্দেশ্যমূলক এবং ব্যয়বহুল পরিমাপের যন্ত্র যা উপকরণগুলির প্রতিরোধ ক্ষমতা/ব্লক প্রতিরোধের পরীক্ষা করার জন্য চার-প্রোব পরিমাপ নীতি ব্যবহার করে। এই যন্ত্রটি জাতীয় মান যেমন জিবি/টি 1551-2009 "সিলিকন একক স্ফটিকের প্রতিরোধ ক্ষমতা নির্ধারণের পদ্ধতি" এবং জিবি/টি 1552-1995 "সিলিকন এবং জার্মানিয়াম সিঙ্গল স্ফটিকের প্রতিরোধ ক্ষমতা নির্ধারণের জন্য সরাসরি বর্তমান চার-প্রোব পদ্ধতি" এর সাথে ডিজাইন করা হয়েছে এবং আমেরিকান এএসটিএম স্ট্যান্ডার্ডকেও উল্লেখ করে।

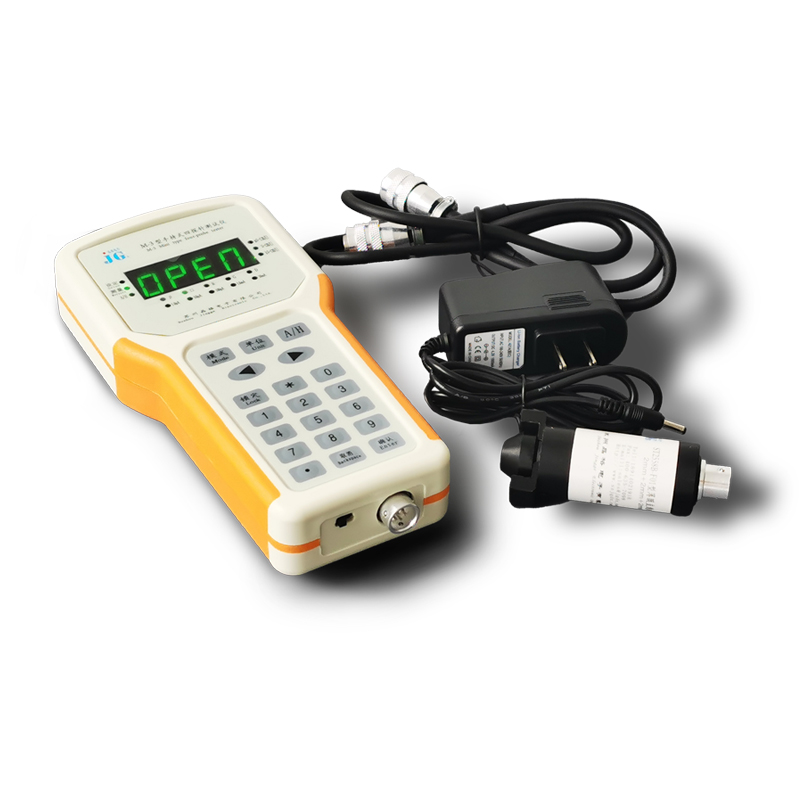

২.২ সমর্থনকারী উপাদান: স্ট্যান্ডার্ড কনফিগারেশনটিতে দুটি অংশ রয়েছে: এম -3 প্রধান ইউনিট এবং al চ্ছিক চার-প্রোব তদন্ত। এটি একটি ডেস্কটপ মেশিন হিসাবে ব্যবহার করার জন্য একটি পরীক্ষার বেঞ্চ দিয়ে সজ্জিত হতে পারে।
২.৩ সুবিধা এবং বৈশিষ্ট্য:
1। নান্দনিকভাবে আনন্দদায়ক এবং ব্যবহারিক: অ্যান্টি-স্লিপ প্যাড সহ রঙিন স্ট্রিমলাইনড হ্যান্ডহেল্ড প্যানেলটি অর্গনোমিকভাবে ডিজাইন করা হয়েছে। এটি বিভিন্ন অনুষ্ঠানে হ্যান্ডহেল্ড অপারেশনের জন্য উপযুক্ত। এটি বন্য বা ভ্রমণের সময় সুবিধাজনক ব্যবহারের জন্য একটি ছোট ট্র্যাভেল স্যুটকেস প্যাকেজিংয়ে কাস্টমাইজ করা যেতে পারে।
2। উচ্চ নির্ভুলতা: সম্পূর্ণ বেধ এবং আকৃতি সংশোধন ফাংশন সহ সজ্জিত, সঠিক পরীক্ষা নিশ্চিত করে। শিল্পের বেশিরভাগ হ্যান্ডহেল্ড ডিভাইসগুলি সাধারণ প্রোগ্রাম এবং সম্পূর্ণ সংশোধন ফাংশন নেই, ত্রুটিগুলি সংশোধন করা অসম্ভব করে তোলে।
3। প্রশস্ত পরিসীমা: পাঁচটি অতিরিক্ত প্রশস্ত গিয়ারস, একটি মিড-রেঞ্জ ডেস্কটপ কম্পিউটারের পরিসরের সমতুল্য। একই শিল্পের বেশিরভাগ হ্যান্ডহেল্ড মডেলগুলিতে দুটি থেকে তিনটি গিয়ার থাকে, সীমিত পরীক্ষার পরিসর এবং সীমিত অভিযোজনযোগ্যতা সহ।
4। সহজ অপারেশন এবং স্থিতিশীল পারফরম্যান্স: প্যারামিটার সেটিং এবং ফাংশন রূপান্তরটি কেবল ডিজিটাল কীবোর্ডকে স্পর্শ করে অর্জন করা যেতে পারে, যা সহজ এবং অ্যানালগ পজিশনারদের হস্তক্ষেপের অস্থিরতা এবং সংবেদনশীলতা দূর করে।
5 ম্যানুয়াল/স্বয়ংক্রিয় সংহত:
Beauty
এটিতে একটি দীর্ঘ স্ট্যান্ডবাই এবং কাজের সময় রয়েছে (দু'দিনেরও কম নয়), এটি একটি বৃহত-ক্ষমতা সম্পন্ন রিচার্জেবল লিথিয়াম ব্যাটারি দ্বারা চালিত এবং এটি পরিবেশ বান্ধব এবং টেকসই।
২.৪ প্রোব নির্বাচন: বিভিন্ন উপকরণের বৈশিষ্ট্য অনুসারে, নির্বাচনের জন্য একাধিক ধরণের প্রোব রয়েছে। বিশদগুলির জন্য, দয়া করে "ফোর-প্রোব প্রোব মডেল স্পেসিফিকেশন বৈশিষ্ট্য নির্বাচন রেফারেন্স সারণী" দেখুন
এটি সিলিকন এবং অন্যান্য অর্ধপরিবাহী, ধাতু এবং পরিবাহী প্লাস্টিকের মতো শক্ত উপকরণগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধের পরীক্ষা করার জন্য এসটি 2253-এফ 01 প্রকারের মতো অত্যন্ত পরিধান-প্রতিরোধী টংস্টেন কার্বাইড প্রোব দিয়ে সজ্জিত।
এটি গোলাকার বা ফ্ল্যাট-হেড সোনার ধাতুপট্টাবৃত কপার অ্যালো প্রোব প্রোব দিয়ে সজ্জিত যা ফিল্মের ক্ষতি করে না, যেমন এসটি 2558 বি-এফ 01 প্রকার, যা ধাতব ফয়েল এবং কার্বন পেপারগুলির মতো পরিবাহী চিত্রগুলির মতো পরিবাহী লেপের মতো কনডাকটিভ লেপ ফিল্মগুলির মতো কনডাকটিভ লেপ ফিল্মগুলির যেমন সিরামিকগুলি, গ্লাস বা পিই ফিল্মের মতো চিত্রগুলি, যেমন ফিল্ম কোয়েটেশন, যেমন ফিল্ম কোয়েট, যেমন।
যখন ডেডিকেটেড ফয়েল-প্রলিপ্ত প্রোব যেমন এসটি 2558 বি-এফ 02 মডেল দিয়ে সজ্জিত হয়, এটি লিথিয়াম ব্যাটারি ইলেক্ট্রোড শিটগুলিতে ফয়েল-প্রলিপ্ত উপকরণগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধেরও পরীক্ষা করতে পারে, ইত্যাদি
চার-টার্মিনাল টেস্ট ফিক্সচারে পরিবর্তন করে, প্রতিরোধকের শরীরের প্রতিরোধেরও পরিমাপ করা যায়।
2.5 টেস্ট বেঞ্চ বিকল্পগুলি: বিভিন্ন উপাদান বৈশিষ্ট্যের প্রয়োজনীয়তা অনুসারে, নির্বাচনের জন্য একাধিক ধরণের টেস্ট বেঞ্চ উপলব্ধ রয়েছে। বিশদগুলির জন্য, দয়া করে "মডেল, স্পেসিফিকেশন এবং ফোর-প্রোব টেস্ট বেঞ্চের বৈশিষ্ট্য নির্বাচন" এর জন্য রেফারেন্স টেবিলটি দেখুন "
চার-প্রোব পদ্ধতি দ্বারা শক্ত বা পাতলা ফিল্ম উপকরণ পরীক্ষা করার জন্য, এসজেডটি-এ টাইপ, এসজেডটি-বি টাইপ (বৈদ্যুতিন), বা এসজেডটি-সি টাইপ (দ্রুত ধ্রুবক চাপ) টেস্ট বেঞ্চ নির্বাচন করা যেতে পারে।
দ্বি-প্রোব পদ্ধতি দ্বারা সরু রড উপকরণ পরীক্ষা করার জন্য, এসজেডটি-কে টাইপ টেস্ট বেঞ্চ একটি বিকল্প হিসাবে নির্বাচিত হয়।
এসজেডটি-জি টাইপ টেস্ট বেঞ্চটি রাবার এবং প্লাস্টিকের উপকরণগুলির সমান্তরাল চার-ছুরি পদ্ধতি পরীক্ষার জন্য নির্বাচিত হয়।
2.6 আবেদনের সুযোগ: হ্যান্ডহেল্ড ব্যবহার। সেমিকন্ডাক্টর ম্যাটারিয়াল কারখানা, ডিভাইস কারখানা, গবেষণা প্রতিষ্ঠান এবং বিশ্ববিদ্যালয়গুলিতে চার-প্রোব পদ্ধতিতে কন্ডাক্টর, অর্ধপরিবাহী এবং অর্ধপরিবাহী-জাতীয় উপকরণের বৈদ্যুতিক পরিবাহিতা পরীক্ষা করার জন্য উপকরণটি উপযুক্ত।
Iii। বেসিক প্রযুক্তিগত পরামিতি
1। পরিমাপের পরিসীমা এবং রেজোলিউশন
বৈদ্যুতিক প্রতিরোধের: 0.010Ω থেকে 50.00kΩ, রেজোলিউশন: 0.001Ω থেকে 10Ω
প্রতিরোধ ক্ষমতা: 0.010Ω সেমি থেকে 20.00kΩ সেমি, রেজোলিউশন: 0.001ω -cm
ব্লক প্রতিরোধের: 0.050Ω/□ থেকে 100.00kΩ/□ রেজোলিউশন: 0.001Ω থেকে 10 ω/□
2। পরিমাপযোগ্য উপাদান মাত্রা
হ্যান্ডহেল্ড মোডটি উপাদানের আকার দ্বারা সীমাবদ্ধ নয়, তবে একটি পরীক্ষার বেঞ্চের সংযোজন নিম্নলিখিত al চ্ছিক পরীক্ষার বেঞ্চ দ্বারা নির্ধারিত হয়:
সোজা ব্যাস: এসজেডটি-এ বিজ্ঞপ্তি পরীক্ষা বেঞ্চ ডাইরেক্ট টেস্টিং পদ্ধতি φ15 ~ 130 মিমি।
এসজেডটি-সি স্কয়ার টেস্ট বেঞ্চের সরাসরি পরীক্ষার পদ্ধতিটি 180 মিমি × 180 মিমি।
দৈর্ঘ্য (উচ্চতা): পরীক্ষার বেঞ্চে সরাসরি পরীক্ষার পদ্ধতিটি H≤100 মিমি। ।
পরিমাপ ওরিয়েন্টেশন: অক্ষীয় এবং রেডিয়াল উভয় দিকনির্দেশ গ্রহণযোগ্য।
3। পরিসীমা বিভাগ এবং ত্রুটি গ্রেড (প্রথম বন্ধনীতে বর্ধিত পরিসীমা)
|
Range (Ω-cm/□)
|
2.000
（200.0ｍ）
|
20.00
（2.000ｍ）
|
200.0
（20.00）
|
2.000k
（200.0）
|
20.00k
（2.000k）
|
|
Resistance test range
|
0.010～2.200
|
2.000～22.00
|
20.00～220.0
|
0.200～2.200k
|
2.000～50.00k
|
|
Resistivity/square resistance
|
0.010/0.050～2.200
|
2.000～22.00
|
20.00～220.0
|
0.200～2.200k
|
2.000～20.00k/100.0k
|
|
Basic error
|
±1%FSB±2LSB
|
±2%FSB±2LSB
|
4) চার্জার ওয়ার্কিং পাওয়ার সাপ্লাই: 220V ± 10%, এফ = 50Hz ± 4%, পিডব্লিউ $ 5 ডাব্লু, বা ব্যাটারি চালিত ডিসি 3.7 ভি।
5) মাত্রা: ডাব্লু × এইচ × এল = 10 সেমি × 3.6 সেমি × 21 সেমি
