ST2242 হ্যান্ডহেল্ড এসি ফোর-প্রোব পরীক্ষক হ'ল একটি প্রতিরোধ ক্ষমতা পরীক্ষার উপকরণ যা বিশেষভাবে নমুনাগুলির জন্য ডিজাইন করা হয়েছে যা ডিসি ফোর-প্রোব পদ্ধতি দ্বারা পরীক্ষার জন্য উপযুক্ত নয়। এটি মূলত আয়নিক পরিবাহী পদার্থের জন্য ব্যবহৃত হয় (যেমন ইলেক্ট্রোলাইট সমাধান, পরিবাহী জেলস) এবং পরিবাহী পাউডার সাসপেনশন (যেমন কার্বন পাউডার, গ্রাফিন পাউডার স্লারি)।
নতুন ডিজিটাল এবং মাইক্রোপ্রসেসিং প্রযুক্তি গ্রহণ করে, প্রতিরোধ ক্ষমতা বা প্রতিরোধের সুনির্দিষ্ট 4-তারের পদ্ধতি এবং সাধারণ 2-তারের পদ্ধতি দ্বারা পরিমাপ করা হয়। এটিতে অনন্য বিরোধী-হস্তক্ষেপ ক্ষমতা এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে, বারবার পরীক্ষায় ভাল ধারাবাহিকতা সহ, উচ্চ নির্ভুলতা, উচ্চ স্থায়িত্ব এবং দীর্ঘমেয়াদী পরিমাপে উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে। এটি জেল, সমাধান, আয়নিক পরিবাহী উপকরণ এবং সরাসরি বর্তমান পরীক্ষার জন্য উপযুক্ত নয় এমন নমুনাগুলির পরিবাহিতা পরীক্ষার জন্য বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান এবং বিশ্ববিদ্যালয়গুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

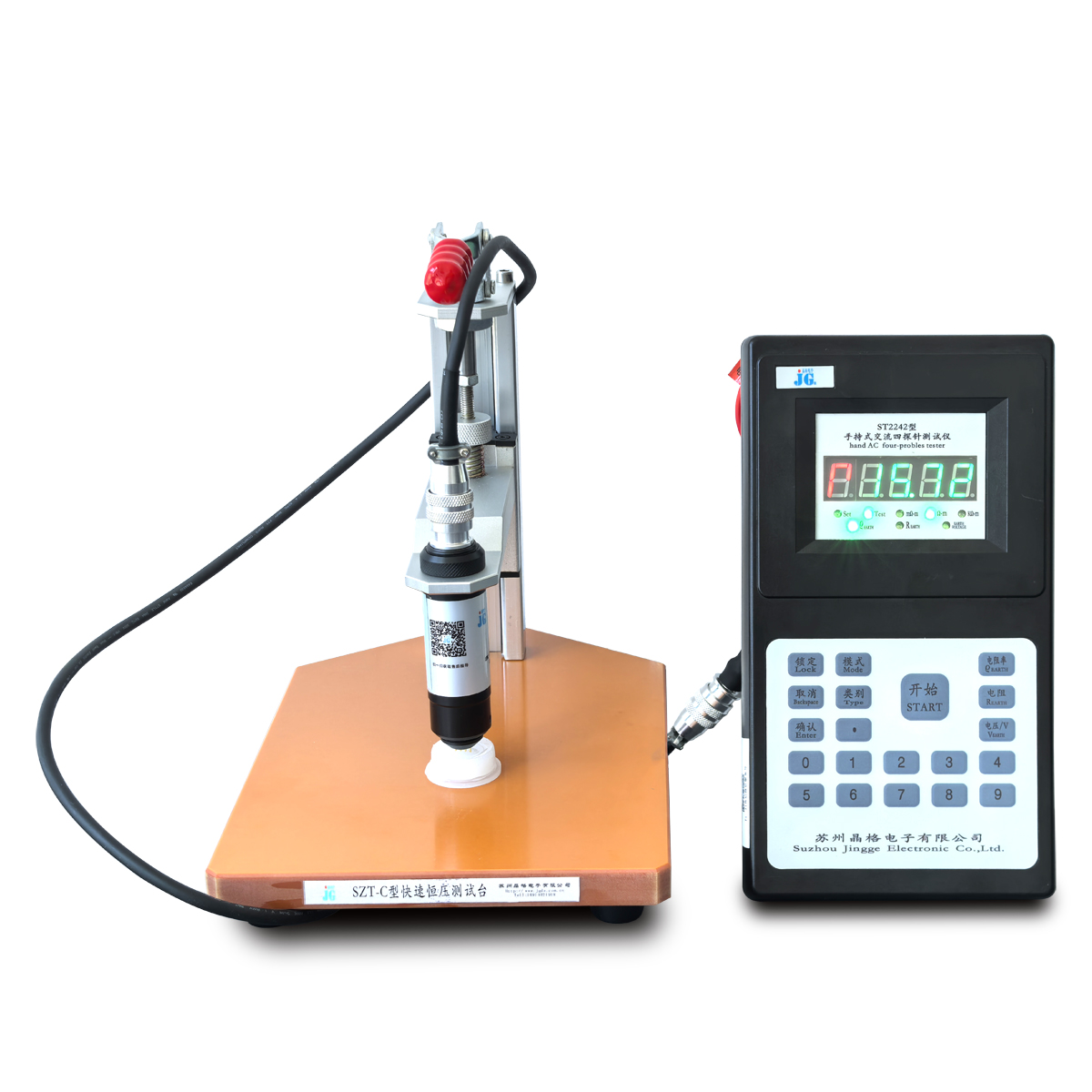

ST2242 এসি ফোর-প্রোব প্রতিরোধ ক্ষমতা পরীক্ষক একটি প্রধান ইউনিট, একটি পরীক্ষার বেঞ্চ, পরীক্ষার প্রোব ইত্যাদি নিয়ে গঠিত
2। প্রযুক্তিগত স্পেসিফিকেশন
2.1 সাধারণ স্পেসিফিকেশন
|
Power and ability
|
Two. Four-wire measurement of resistance and resistivity;
|
|
Power source
|
DC 8.4V (Rechargeable lithium battery, large-capacity battery customized by the manufacturer)
|
|
Range
|
Resistance:：0.10Ω～100.0kΩ
|
|
Range
|
Resistivity: 2πS* (0.10Ωm to 100kΩm), (S pitch, unit m)
|
|
Measurement method
|
Four-probe method for measuring resistivity and simple two-wire resistance measurement
|
|
Short-circuit test current
|
AC ±20mA max
|
|
Open-circuit test voltage
|
AC ±20V max
|
|
Test the voltage waveform
|
Square wave (1KHz
|
|
Working temperature
|
-10℃～40℃；
|
|
Storage temperature
|
-20℃～60℃；
|
২.২ মানদণ্ডের অবস্থার অধীনে বেসিক ত্রুটি এবং কর্মক্ষমতা সূচক
|
Measurement function
|
measurement range
|
accuracy
|
resolution
|
|
Resistance
(R)
|
0.200Ω～2.000Ω
|
±5%rdg±5dgt
|
0.001Ω
|
|
|
02.00Ω～20.00Ω
|
±3%rdg±3dgt
|
0.01Ω
|
|
|
020.0Ω～200.0Ω
|
±3%rdg±3dgt
|
0.1Ω
|
|
|
0200Ω～2000Ω
|
±3%rdg±3dgt
|
1Ω
|
|
|
02.00kΩ～20.00kΩ
|
±5%rdg±5dgt
|
10Ω
|
|
|
20.0kΩ～100.0kΩ
|
±10%rdg±5dgt
|
10Ω
|
|
Resistivity
(ρ)
|
2πS*R,（ S=0.001 m/0.002m）
The test range and error grade are classified in accordance with the R range
|
3। কার্যনির্বাহী নীতি
3.1 প্রতিরোধের পরিমাপ ρ

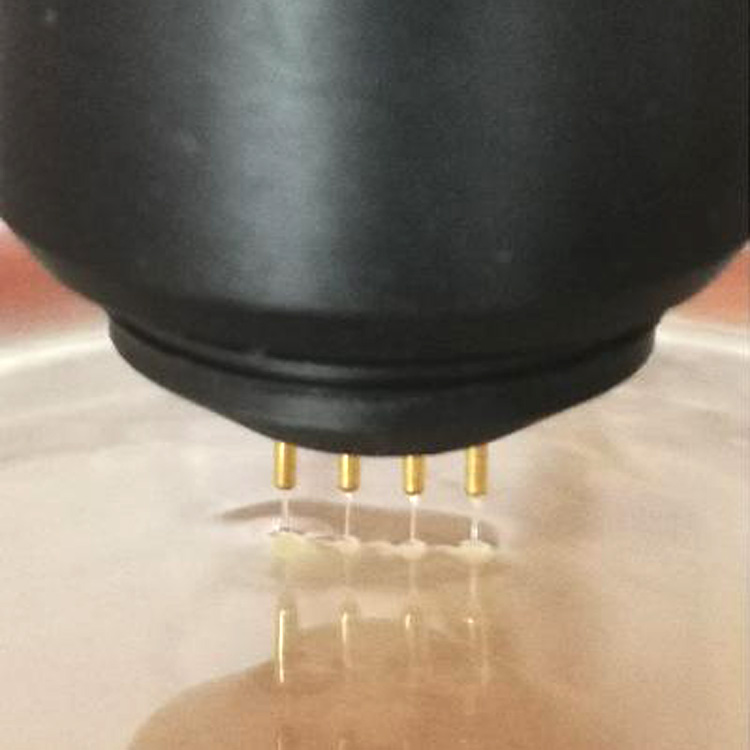

4-প্রোব পদ্ধতিটি গৃহীত হয়েছে: চিত্র 3-1-তে দেখানো হয়েছে, একটি বিকল্প বর্তমান আমি সি (এইচ) (বর্তমান ইলেক্ট্রোড আই+এর সাথে সংযুক্ত) এবং ই (বর্তমান ইলেক্ট্রোড আই- এর সাথে সংযুক্ত) এর মধ্যে প্রবাহিত হয়েছি। পি (এস) (ভোল্টেজ ইলেক্ট্রোড ভি+) এবং ইএস (সহায়ক ইলেক্ট্রোড ভি-) এর মধ্যে সম্ভাব্য পার্থক্য ভি গণনা করুন। নমুনার প্রতিরোধের মান r পেতে বিকল্প বর্তমানের মাধ্যমে সম্ভাব্য পার্থক্য v ভাগ করুন। বৈদ্যুতিন ব্যবধান দূরত্ব এস (এম)। নমুনা প্রতিরোধের মান সূত্র ρ0 = 2πs*r (ωm) অনুসারে প্রাপ্ত হয়। সি (এইচ) -পি (এস) এর মধ্যে ব্যবধান পি (এস) -ইস এর মধ্যে সমান, উভয়ই এস।
3.2 উপকরণ ব্যবহারের পরিবেশ এবং সঞ্চয় পদ্ধতি
ক। তাপমাত্রা: টি = 0-40 ℃, আপেক্ষিক আর্দ্রতা: rh≤60%
খ। স্টুডিওতে কোনও শক্তিশালী বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের হস্তক্ষেপ হওয়া উচিত নয় এবং এটি উচ্চ-ফ্রিকোয়েন্সি সরঞ্জামগুলির সাথে শক্তি ভাগ করে নেওয়া উচিত নয়।
গ। ক্ষয়কারী গ্যাসগুলি থেকে মুক্ত শীতল, শুকনো জায়গায় সংরক্ষণ করুন।
