রাবার এবং প্লাস্টিকের উপাদান প্রতিরোধের পরীক্ষক

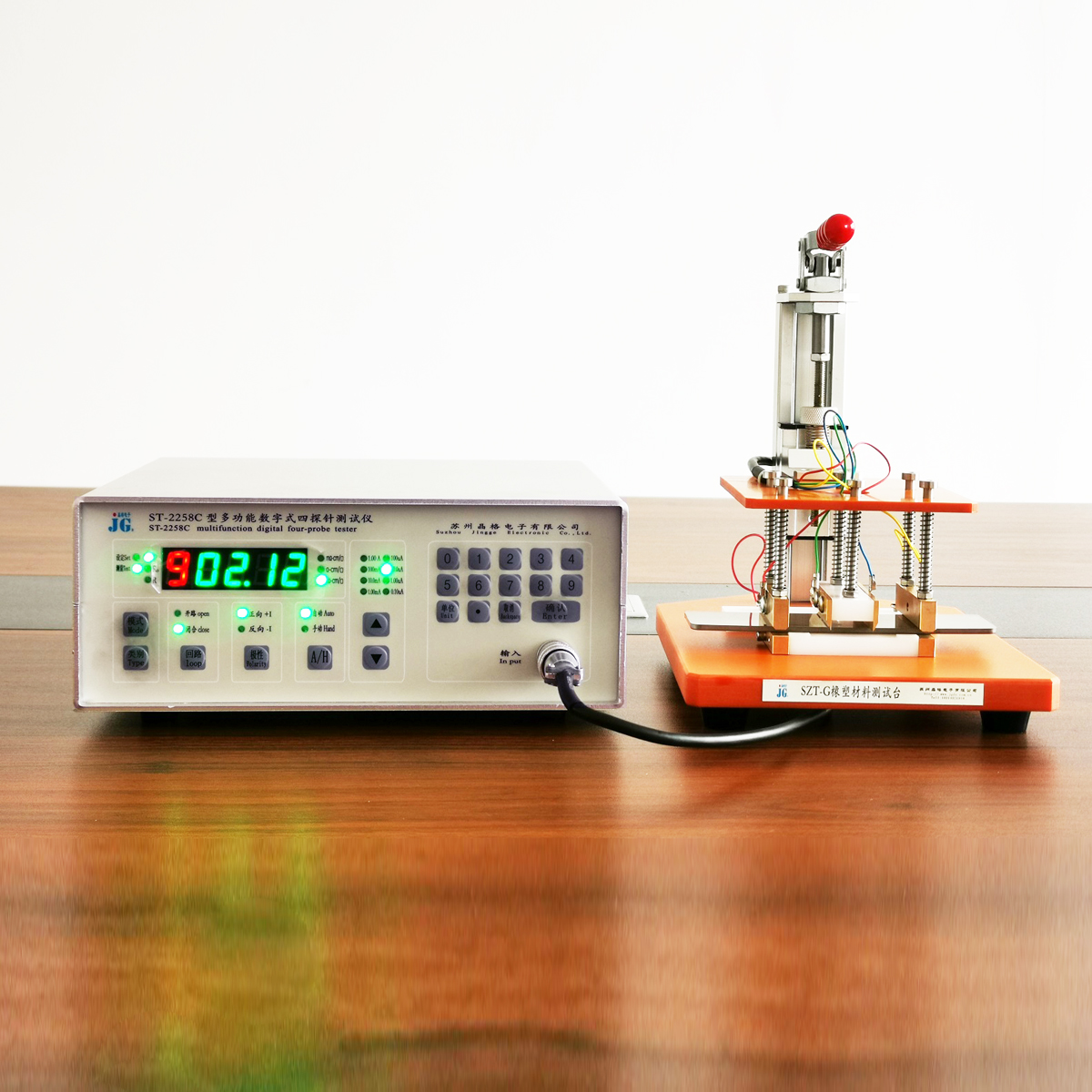

বেসিক ফাংশন: এসজেডটি-জি টাইপ রাবার এবং প্লাস্টিকের উপাদান প্রতিরোধ ক্ষমতা পরীক্ষা বেঞ্চ, যখন একটি চার-প্রোব যন্ত্র দিয়ে সজ্জিত হয়, একটি সম্পূর্ণ পরীক্ষার ব্যবস্থা গঠন করে। এটি সমান্তরাল চার-ছুরি পদ্ধতি এবং চার-টার্মিনাল পরিমাপ নীতিমালার উপর ভিত্তি করে রাবার এবং প্লাস্টিকের উপকরণ বা অর্ধপরিবাহী চলচ্চিত্রগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধের পরিমাপের জন্য একটি পেশাদার বহু-উদ্দেশ্যমূলক বিস্তৃত পরিমাপ ডিভাইস। (এরপরে পরীক্ষার বেঞ্চ হিসাবে উল্লেখ করা হয়)

জাতীয় স্ট্যান্ডার্ডের সাথে সম্মতিতে: জিবি/টি 3048.3-2007 "তার এবং তারের বৈদ্যুতিক বৈশিষ্ট্যগুলির জন্য পরীক্ষার পদ্ধতি - অংশ 3: অর্ধপরিবাহী রাবার এবং প্লাস্টিকের উপকরণগুলির ভলিউম প্রতিরোধের জন্য পরীক্ষা"

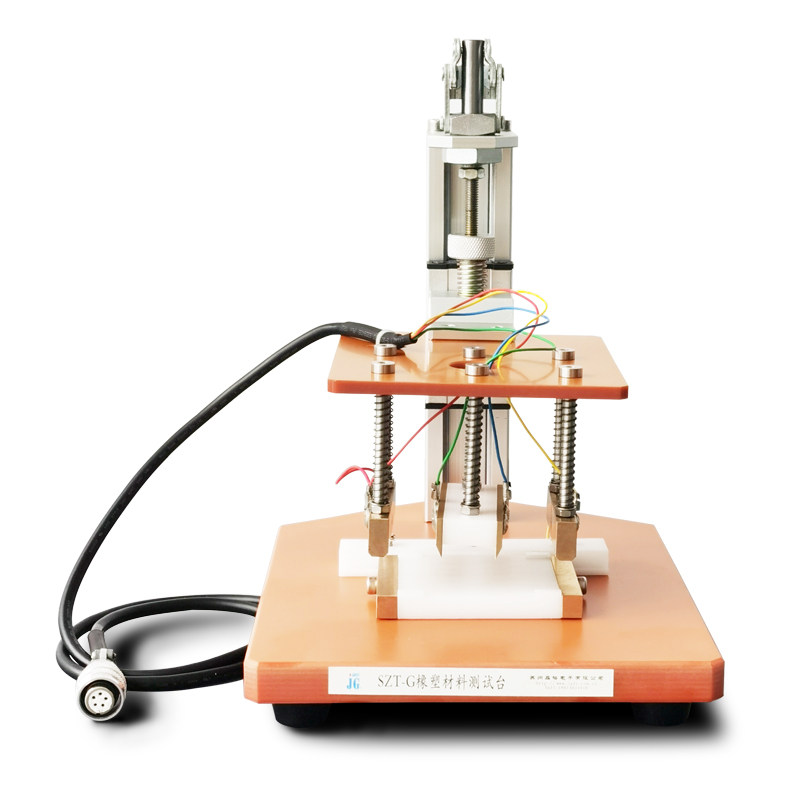

বেসিক উপাদানগুলি: টেস্ট বেঞ্চটি নমুনা বাক্স, টেস্ট ইলেক্ট্রোড গ্রুপ, উত্তোলন প্ল্যাটফর্ম, বন্ধনী, সংযোগকারী কেবল এবং অন্যান্য অংশগুলির সমন্বয়ে গঠিত।

সামঞ্জস্যতা এবং সামঞ্জস্যতা: এই পরীক্ষার বেঞ্চটি আমাদের সংস্থার সমস্ত চার-প্রোব পরীক্ষার যন্ত্রগুলির সাথে সামঞ্জস্যপূর্ণ। এই টেস্ট বেঞ্চটি ঘরোয়া সমবয়সীদের চার-প্রোব প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধের পরীক্ষার যন্ত্রগুলির সাথে সামঞ্জস্যপূর্ণ।

সুবিধাগুলি এবং বৈশিষ্ট্যগুলি: এই পরীক্ষার বেঞ্চের ইলেক্ট্রোড গ্রুপটি উত্তোলন করা হয় এবং একটি দ্রুত ধ্রুবক ভোল্টেজ ম্যানুয়াল মোডে নামানো হয়, যেখানে ভাল স্থায়িত্ব, কমপ্যাক্ট কাঠামো এবং সাধারণ পরিমাপের বৈশিষ্ট্য রয়েছে।

নমুনা বাক্সটি পৃথকযোগ্য এবং বহনযোগ্য, উচ্চ-তাপমাত্রা প্রতিরোধী, জারা-প্রতিরোধী এবং অত্যন্ত অন্তরক উপকরণ দিয়ে তৈরি এবং সংযোগকারী ইলেক্ট্রোডগুলিতে সজ্জিত। স্ট্যান্ডার্ড নমুনাগুলি পরিষ্কার এবং ক্ল্যাম্প করার পরে, তারা শুকানো, বার্ধক্য, পরীক্ষা, চলমান ইত্যাদির জন্য সুবিধাজনক এবং নমুনাগুলির সাথে হাতের যোগাযোগের কারণে দূষণ এড়াতে এড়ানো, যা পরীক্ষার নির্ভুলতার উপর প্রভাব ফেলতে পারে।

সেমিকন্ডাক্টর পাতলা ফিল্মের উপাদান কারখানা, রাবার এবং প্লাস্টিকের উপাদান কারখানা, ধাতব পাতলা ফিল্ম উপাদান কারখানা, ক্যাপাসিটার কারখানা, বৈজ্ঞানিক গবেষণা ইউনিট, কলেজ এবং বিশ্ববিদ্যালয়, ইত্যাদি তে সেমিকন্ডাক্টর বা রাবার এবং প্লাস্টিকের উপকরণগুলির বর্গ প্রতিরোধের এবং প্রতিরোধের কার্যকারিতা পরীক্ষা করার জন্য উপকরণটি উপযুক্ত

পরিমাপের পরিসীমা, রেজোলিউশন

2.1.1 প্রতিরোধ ক্ষমতা পরীক্ষার ব্যাপ্তি

(বেধ ডি <2.2 মিমি, প্রস্থ ডাব্লু <50 মিমি)

বেসিক প্রতিরোধ ক্ষমতা পরিমাপের মান: 1.0 × 10 ^-6 থেকে 5.00 × 10 ⁵ ω*সেমি

রেজোলিউশন: 1.0 × 10 ^-7 থেকে 1.0 × 10 ³ ω*সেমি।

নির্দিষ্ট ক্রস-বিভাগ এস এবং পরিমাপের পরিসরের মধ্যে সম্পর্ক চিত্র 2-1 এ দেখানো হয়েছে।

2.1.2 বর্গ প্রতিরোধের পরীক্ষার ব্যাপ্তি

ফিল্মের প্রস্থ পরিমাপ: 1 মিমিডব্লিউ 50 মিমি

বেসিক স্কোয়ার প্রতিরোধের পরিমাপের মান: 5.0 × 10-6 থেকে 2.000 × 106 ω/□

রেজোলিউশন: 1.0 × 10 ^-4 থেকে 1.0 × 10 ³ ω/□ □

নির্দিষ্ট ঝিল্লি প্রস্থ ডাব্লু এবং পরিমাপের পরিসরের মধ্যে সম্পর্ক চিত্র 2-1 বিতে দেখানো হয়েছে।

2.2 এসজেডটি-জি 50 পরীক্ষার সরঞ্জাম বিশ্রাম:

(1) ভোল্টেজ ব্লেড স্পেসিং: 20 মিমি ± 0.2%, ফলক দৈর্ঘ্য: 60 মিমি

⑵ বর্তমান ব্লেড স্পেসিং: 70 মিমি, ব্লেড দৈর্ঘ্য: 60 মিমি

The সরঞ্জাম বিশ্রামের বাহ্যিক মাত্রা পরীক্ষা করুন: 220 × 180 × 200 (দৈর্ঘ্য × প্রস্থ × উচ্চতা)
