গ্রাফাইট প্রতিরোধ ক্ষমতা পরীক্ষার সরঞ্জাম

ওভারভিউ

2.1 বেসিক ফাংশন এবং ভিত্তি মান:

ST2258C গ্রাফাইট কার্বন ফোর-প্রোব পরীক্ষক হ'ল একটি বহু-উদ্দেশ্য এবং বুদ্ধিমান বিস্তৃত পরিমাপ যন্ত্র যা গ্রাফাইট কার্বন উপকরণগুলির প্রতিরোধ ক্ষমতা পরীক্ষা করতে চার-প্রোব পরিমাপ নীতি ব্যবহার করে। এই যন্ত্রটি জিবি/টি 1551-2009 "সিলিকন একক স্ফটিকগুলির প্রতিরোধ ক্ষমতা নির্ধারণের জন্য পদ্ধতি", জিবি/টি 1551-1995 "সিলিকন এবং জার্মানিয়াম একক স্ফটিকের প্রতিরোধের নির্ধারণের জন্য সরাসরি বর্তমান দ্বি-প্রোব পদ্ধতি" এবং জিমিটের জন্য জিমিটের জন্য ডাইরেক্টর ইনফেরেটিভ পদ্ধতি ", জিবি/টি 1552-19995" ডাইরেক্ট কারেন্ট ফোর প্রোব "অনুসারে ডিজাইন করা হয়েছে" এএসটিএম স্ট্যান্ডার্ড।

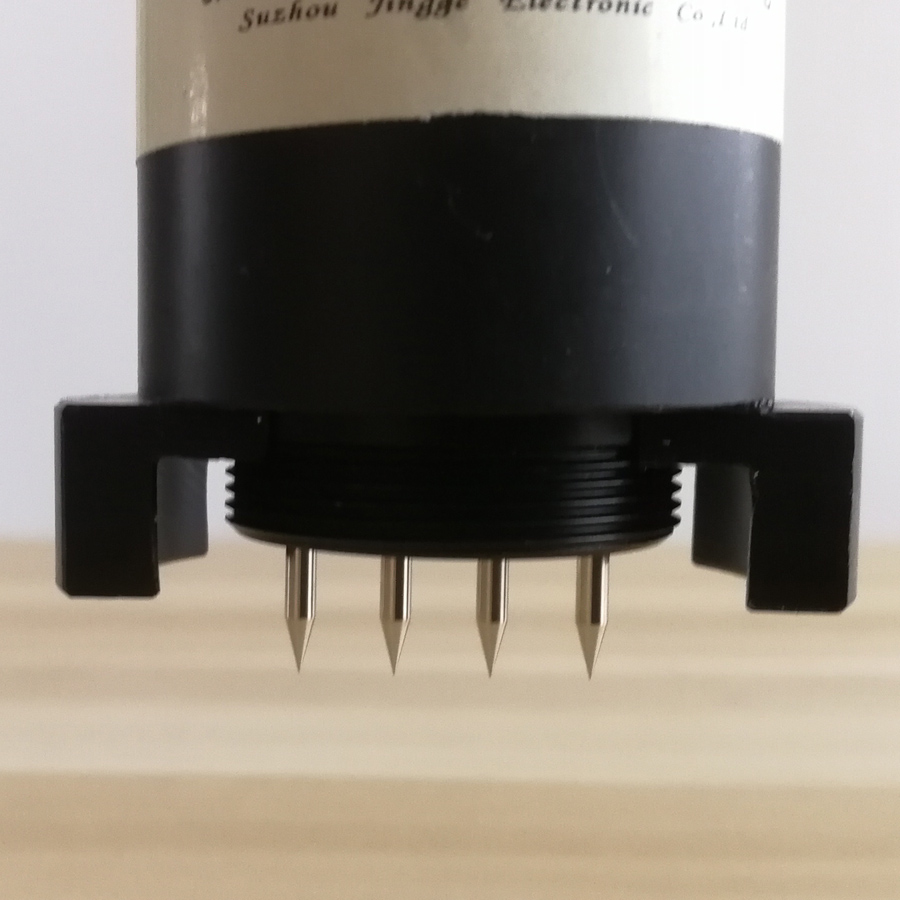

ST2253-F03 টাইপ গ্রাফাইট কার্বন ফোর-প্রোব প্রোবের একটি সোজা 6+6+6 মিমি পিচ রয়েছে এবং এটি নিকেল-ধাতুপট্টাবৃত টিপ সুই-টাইপ গ্রাফাইট প্রোব দিয়ে সজ্জিত। যখন একটি চার-প্রোব যন্ত্রের সাথে যুক্ত করা হয়, তখন এটি গ্রাফাইট কার্বন ব্লক এবং বার উপকরণগুলির প্রতিরোধ ক্ষমতা/বর্গ প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়।

২.২ ইনস্ট্রুমেন্ট সম্পূর্ণ সেট রচনা: এটি এসটি 2258 সি ফোর-প্রোব মেইন ইউনিট, এসটি 2253-এফ 03 গ্রাফাইট কার্বন ডেডিকেটেড ফোর-প্রোব তদন্ত এবং সংযোগকারী তারগুলি নিয়ে গঠিত

২.৩ সুবিধা এবং বৈশিষ্ট্য:

এই পরীক্ষকটি 10 ​​বিভাগের সর্বোচ্চ শ্রেণিবিন্যাস সহ পরীক্ষার ফলাফলের জন্য একটি স্বয়ংক্রিয় শ্রেণিবদ্ধকরণ ফাংশন সহ বিশেষভাবে সজ্জিত।

2: কাস্টমাইজযোগ্য ইউএসবি যোগাযোগ ইন্টারফেস, একটি ইন্টিগ্রেটেড টেস্ট সিস্টেমে একটি পরীক্ষার মডিউলে এর প্রসারণকে সহজতর করে।

3: 8 পরিসীমা অতি-প্রশস্ত পরিমাপের পরিসীমাটি শিল্প-শীর্ষস্থানীয়। সহকর্মীরা সাধারণত পাঁচ থেকে ছয়টি গ্রেড অফার করে।

4: উপকরণটি ক্ষুদ্রতর হয় এবং ম্যানুয়াল এবং স্বয়ংক্রিয় ফাংশনগুলিকে সংহত করে।

5: যন্ত্রটি পরিচালনা করা সহজ এবং স্থিতিশীল পারফরম্যান্স রয়েছে। সমস্ত প্যারামিটার সেটিংস এবং ফাংশন রূপান্তরগুলি একটি ডিজিটাল কীবোর্ডের মাধ্যমে ইনপুট হয়, যা সহজ এবং অ্যানালগ পজিশনারের অস্থিরতা দূর করে।

2.4 ব্যবহারের জন্য প্রোব বৈশিষ্ট্য এবং নির্দেশাবলী:

এটি শীট উপকরণ, ব্লক উপকরণ বা বার উপকরণ ইত্যাদি পরিমাপ করতে পারে

2: তদন্ত সুই দূরত্ব: সোজা 6+ 6+ 6 মিমি সুই দূরত্ব।

3: প্রোবের যান্ত্রিক ডিফ্লেশন হার: ± 0.5%।

4: প্রোব: নতুনভাবে নিকেল-ধাতুপট্টাবৃত, .02.0 মিমি।

5: চাপ: প্রায় 400g এর রেটেড চাপ সহ 0 থেকে 500 গ্রাম পর্যন্ত সামঞ্জস্যযোগ্য।

6: প্রোবটি উত্পাদন লাইনে ঘন ঘন ব্যবহারের সুবিধার্থে একটি দ্রুত-বিস্মৃত এবং প্রতিস্থাপনযোগ্য ধরণের।

2.5 প্রয়োগের সুযোগ: গ্রাফাইট কার্বন উত্পাদন এবং প্রক্রিয়াজাতকরণ উদ্যোগগুলিতে চার-প্রোব পদ্ধতি দ্বারা গ্রাফাইট কার্বনের বৈদ্যুতিক পরিবাহিতা পরীক্ষা করার জন্য উপকরণটি উপযুক্ত।

Iii। বেসিক প্রযুক্তিগত পরামিতি

1। পরিমাপের পরিসীমা এবং রেজোলিউশন

বৈদ্যুতিক প্রতিরোধের: 1.0 × 10 ^-6 থেকে 20.00 × 10 ³ ω, রেজোলিউশন: 0.1 × 10 ^-6 থেকে 0.01 × 10 ³ ω

প্রতিরোধ ক্ষমতা: 1.0 × 10 ^-6 থেকে 20.00 × 10 ³ ω সেমি রেজোলিউশন: 0.1 × 10 ^-6 থেকে 0.01 × 10 ³ ω সেমি

ব্লক প্রতিরোধের: 5.0 × 10 ^-6 থেকে 100.0 × 10 ³ ω/□ রেজোলিউশন: 0.5 × 10 ^-6 থেকে 0.1 × 10 ³ ω/□
