ওভারভিউ
2.1 বেসিক ফাংশন

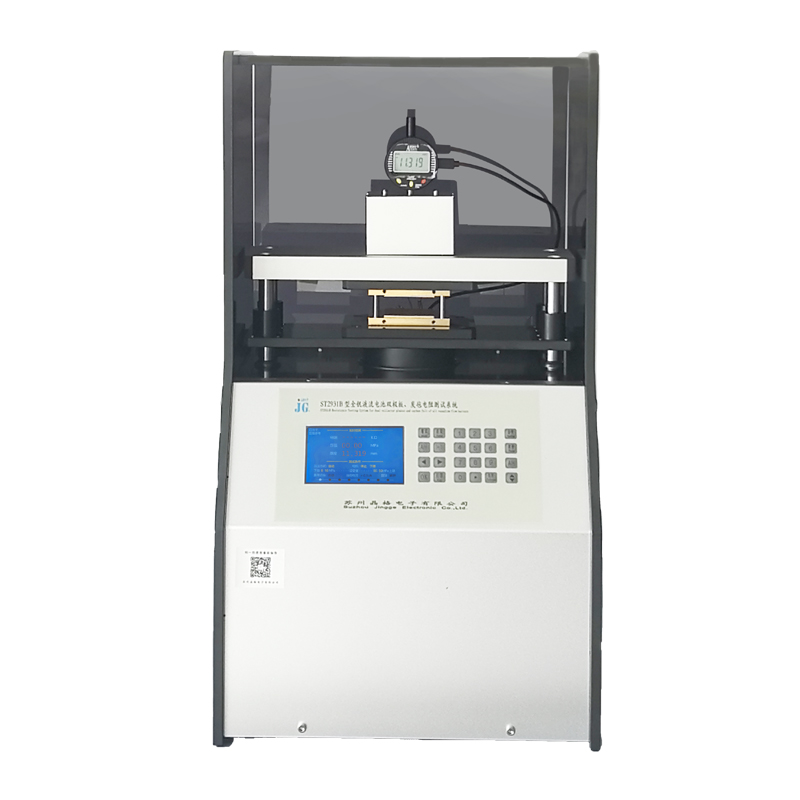

এসটি 2921 বি টাইপ প্রোটন এক্সচেঞ্জ মেমব্রেন ফুয়েল সেল বাইপোলার প্লেট রেজিস্ট্যান্স টেস্টিং সিস্টেমটি একটি পেশাদার ইন্টিগ্রেটেড পরিমাপের উপকরণ যা চার-টার্মিনাল পদ্ধতি এবং চার-প্রোব পদ্ধতি নীতিগুলি ব্যবহার করে যেমন প্রতিরোধের, বাল্ক প্রতিরোধের এবং প্রোটন এক্সচেঞ্জের জ্বালানী সেল বাইপোলার প্লেট, কার্বন পেপার এবং যোগাযোগের প্রতিরোধের মতো পরামিতিগুলি পরীক্ষা করতে।
২.২ প্রধান জাতীয় মান গ্রহণ করুন
জিবি/টি 20042.6-2011 "প্রোটন এক্সচেঞ্জ ঝিল্লি জ্বালানী কোষ-পার্ট 6: বাইপোলার প্লেট বৈশিষ্ট্যগুলির জন্য পরীক্ষার পদ্ধতি", জিবি/টি 20042.7-2014 "প্রোটন এক্সচেঞ্জ মেমব্রেন জ্বালানী কোষ-পার্ট 7: কার্বন পেপারের বৈশিষ্ট্যগুলির জন্য পরীক্ষা পদ্ধতি, জিবি/টি 1551-2021" সিলিকন সিঙ্গল ক্রিস্টাল ফোর-প্রো-প্রো-প্রো-প্রো-প্রো-প্রো-প্রো-প্রো-প্রো।
2.2 সিস্টেম সম্পূর্ণ সেট রচনা
পরীক্ষার সিস্টেমের প্রধান ইউনিটগুলির মধ্যে রয়েছে: পরিমাপ ও নিয়ন্ত্রণ হোস্ট এবং এলসিডি স্ক্রিন, স্বয়ংক্রিয় চাপ নিয়ন্ত্রণ কনসোল, বেধ ডায়াল সূচক, সোনার ধাতুপট্টাবৃত ইলেক্ট্রোডস, ফোর-প্রোব টেস্ট বেঞ্চ এবং ফোর-প্রোব তদন্ত, পাশাপাশি সম্পর্কিত পিসি পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার ইত্যাদি ইত্যাদি
২.৩ সুবিধা এবং বৈশিষ্ট্য:
ক। পরিমাপ এবং নিয়ন্ত্রণ মোড জাতীয় মান মেনে চলে, এটি বৈজ্ঞানিক, যুক্তিসঙ্গত এবং অত্যন্ত নির্ভুল।
সর্বনিম্ন চাপের পদক্ষেপটি 0.05 এমপিএ এবং সর্বাধিক চাপের উচ্চতর সীমা 4 এমপিএ, সম্পূর্ণরূপে জাতীয় স্ট্যান্ডার্ড প্রয়োজনীয়তাগুলি পূরণ করে এবং আরও নির্ভরযোগ্য পরীক্ষার ফলাফলগুলি নিশ্চিত করে।
উল্লম্ব প্রতিরোধের পরীক্ষা এবং কার্বন পেপারের যোগাযোগ প্রতিরোধের পরীক্ষার সময় উচ্চতা বিচ্যুতি দ্বারা সৃষ্ট পরীক্ষার ত্রুটিগুলি এড়াতে উচ্চতার প্রকরণটি 0.05 এমপিএ থেকে সীমিত চাপের চেয়ে 5μm এর বেশি হওয়া উচিত নয়।
খ। পেশাদার এবং দক্ষ একটি মেশিনে মাল্টি-ফাংশনাল।
সিস্টেমে, চার-প্রোব পদ্ধতিটি অনুভূমিক প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়, যখন চার-টার্মিনাল পদ্ধতিটি উল্লম্ব প্রতিরোধের, প্রতিরোধ ক্ষমতা এবং যোগাযোগের প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়।
সিস্টেমের গুরুত্বপূর্ণ ইউনিটগুলির মধ্যে রয়েছে: কার্বন পেপার বেধ ইউনিফর্মিটি পরীক্ষা, ইলেক্ট্রোড বিস্তৃত উল্লম্ব বিমান প্রতিরোধ ক্ষমতা পরীক্ষা, কার্বন পেপার প্ল্যানার রেজিসিটিভিটি পরীক্ষা, কার্বন পেপার উল্লম্ব প্রতিরোধ ক্ষমতা পরীক্ষা, বাইপোলার প্লেট বডি রেজিসিটিভিটি পরীক্ষা, বাইপোলার প্লেট কার্বন পেপার যোগাযোগ প্রতিরোধের পরীক্ষা ইত্যাদি
গ। সম্পূর্ণরূপে স্বয়ংক্রিয় অবিচ্ছিন্ন স্টেপড মাল্টি-প্রেসার পয়েন্ট অবিচ্ছিন্ন পরীক্ষার মোড। বুদ্ধিমানভাবে "প্রতিরোধ ক্ষমতা - চাপ" বক্ররেখা, "প্রতিরোধ - চাপ" বক্ররেখা এবং "যোগাযোগ প্রতিরোধ - চাপ" বক্ররেখা ফিট করে।
সম্পূর্ণ বক্ররেখা এবং ডেটা তালিকার সাথে একক-পয়েন্ট উপস্থাপনাগুলি প্রতিস্থাপন করা আরও স্বজ্ঞাত এবং বিস্তৃত।
ম্যানুয়াল চাপ অ্যাপ্লিকেশন মোডে সহজ ক্লান্তি এবং দুর্বল ধারাবাহিকতার ত্রুটিগুলি কাটিয়ে উঠুন এবং কাজের দক্ষতা এবং পরীক্ষার নির্ভুলতা উন্নত করুন।
ডি। রঙের স্ক্রিনটি একসাথে একাধিক পরামিতি প্রদর্শন করে: প্রতিরোধ, চাপ এবং উচ্চতা।
ডিজিটাল এলইডি প্রদর্শনগুলি যে সীমাবদ্ধতাটি অতিক্রম করে তা অতিক্রম করে একাধিক সামগ্রী সিঙ্ক্রোনালি প্রদর্শন করতে পারে না।
ই। মানব-মেশিন কথোপকথন পরিমাপ এবং মাল্টি-মোড নির্বাচনের সাথে নিয়ন্ত্রণ, সহজ এবং দক্ষ।
অনলাইন মোডটি একটি ম্যাচিং পিসি সফ্টওয়্যার সহ আসে, প্যারামিটার সেটিং ইন্টারফেস, পরিমাপ এবং নিয়ন্ত্রণ ইন্টারফেস এবং অনলাইন সহায়তা ইন্টারফেসের মতো সম্পূর্ণ এবং সুবিধাজনক ফাংশন সরবরাহ করে। এটি পিসি প্রান্তে যন্ত্রের পরিমাপ এবং নিয়ন্ত্রণ কার্যগুলি, পাশাপাশি ডেটা দেখার, সম্পাদনা, সংরক্ষণ, মুদ্রণ এবং historical তিহাসিক ক্যোয়ারির মতো ফাংশনগুলি উপলব্ধি করতে ব্যবহৃত হয়।
চ। ক্লায়েন্টটি দীর্ঘ সময়ের জন্য উচ্চ-নির্ভুলতা পরিমাপ এবং নিয়ন্ত্রণের প্রভাবগুলি বজায় রাখে তা নিশ্চিত করার জন্য উপকরণটি উচ্চতা এবং চাপ সংশোধন ফাংশন সহ সজ্জিত।
2.4 প্রযোজ্য পরিস্থিতি
এই যন্ত্রটি প্রোটন এক্সচেঞ্জ ঝিল্লি জ্বালানী কোষগুলিতে বাইপোলার প্লেট উপকরণ এবং উপাদানগুলির প্রতিরোধের, বাল্ক প্রতিরোধের এবং যোগাযোগ প্রতিরোধের মতো পরামিতিগুলির জন্য উপযুক্ত। এটি বিশ্ববিদ্যালয়, গবেষণা ইনস্টিটিউট, মেট্রোলজি ইউনিট, উত্পাদন উদ্যোগ এবং জ্বালানী সেল বাইপোলার প্লেট সম্পর্কিত অন্যান্য প্রতিষ্ঠানে ব্যাপকভাবে প্রয়োগ করা হয় এবং এটি জ্বালানী সেল বাইপোলার প্লেট এবং সম্পর্কিত উপাদানগুলির প্রতিরোধের পরামিতিগুলি পরিদর্শন ও বিশ্লেষণের জন্য একটি গুরুত্বপূর্ণ এবং দুর্দান্ত পরীক্ষার সরঞ্জাম।
Iii। প্রযুক্তিগত পরামিতি
3.1 পরিমাপযোগ্য নমুনাগুলির বৈশিষ্ট্যযুক্ত পরামিতি
ক। পরিমাপযোগ্য নমুনার প্রকারগুলি: বাইপোলার প্লেট উপকরণ (গ্রাফাইট বা ধাতু), প্রসারণ স্তর উপকরণ (জ্বালানী কোষের জন্য বিশেষ কার্বন পেপার ইত্যাদি), বাইপোলার প্লেট উপাদানগুলি।
খ। পরিমাপযোগ্য প্রতিবন্ধকতা পরিসীমা:
পরিমাপযোগ্য প্রতিরোধের পরিসীমা: 20.00 × 10 -6 থেকে 200.00 × 10 ³ ω*সেমি, রেজোলিউশন: 1.0 × 10 -6 থেকে 0.01 × 10 ³ ω*সেমি।
পরিমাপযোগ্য প্রতিরোধের পরিসীমা: 20.00 × 10 -6 থেকে 200.00 × 10 ³ ω, রেজোলিউশন: 1.0 × 10 -6 থেকে 0.01 × 10 ³ ω ω।
পরিমাপযোগ্য যোগাযোগের প্রতিরোধের পরিসীমা: 20.00 × 10 -6 থেকে 200.00 × 10 ³ ω*সেমি 2, রেজোলিউশন: 1.0 × 10 -6 থেকে 0.01 × 10 ³ ω*সেমি 2।
গ। নমুনা আকার
বেধ: 13 মিমি মধ্যে (উচ্চতা কাস্টমাইজযোগ্য)
অঞ্চল: 50 মিমি*50 মিমি বর্গক্ষেত্রের চেয়ে কম ইলেক্ট্রোড অঞ্চল (অঞ্চলটি কাস্টমাইজ করা যায়)
3.2 পরীক্ষার শর্ত পরামিতি সরবরাহ করা যেতে পারে
ক। আট গতির ধ্রুবক বর্তমান উত্স: 0.1ua, 1.0ua, 10ua, 100ua, 1.0ma, 10ma, 100ma, 1.0a। নির্ভুলতা: ± 0.1%।
ভোল্টমিটার: 20 এমভি থেকে 2.0V স্বয়ংক্রিয় পরিসীমা, যথার্থতা ± 0.1%।
খ। বৈদ্যুতিন
উপাদান: সোনার ধাতুপট্টাবৃত তামা ইলেক্ট্রোড
আকার: 50 মিমি*50 মিমি বর্গ (জাতীয় মান)
ইলেক্ট্রোড স্পেসিং: 25 মিমি
গ। উচ্চতা এবং চাপ
উচ্চতা: 13 মিমি (স্ট্যান্ডার্ড কনফিগারেশন) কাস্টমাইজযোগ্য
উচ্চতা বিচ্যুতি: 0 মিমি। 0.05 থেকে 4 এমপিএতে, 0 অবস্থানে ড্রিফ্ট 5μm এর বেশি হয় না
চাপ: সিস্টেমটি 1000 কেজি এর একটি রেটেড চাপ সরবরাহ করে। উদাহরণস্বরূপ 25 সেমি এর একটি ইলেক্ট্রোড ক্রস-বিভাগ গ্রহণ করা, চাপের পরিসীমা 0.05 এমপিএ থেকে 4 এমপিএ
চাপ পদক্ষেপ: সর্বনিম্ন 0.05 এমপিএ (জাতীয় মান), সামঞ্জস্যযোগ্য। যদি চাপটি উপরের সীমা ছাড়িয়ে যায় তবে পরীক্ষাটি উপরের সীমাতে থামবে।
চাপের সময় হোল্ডিং সময়: 0 থেকে 90 সেকেন্ড, সামঞ্জস্যযোগ্য
3.3 ডেটা উপস্থাপনা ফর্ম এবং একক-মেশিন মোডের যথার্থ গ্রেড পরামিতি
ক। রিয়েল-টাইম সিঙ্ক্রোনাস ডিসপ্লে: প্রতিরোধের আর, নির্ভুলতা ± 0.3%, 5 উল্লেখযোগ্য পরিসংখ্যান + প্রস্থ ইউনিটগুলির ক্রম।
খ। রিয়েল-টাইম সিঙ্ক্রোনাস ডিসপ্লে: চাপ পি, বেধ ডাব্লু, নির্ভুলতা ± 0.2%, 4 উল্লেখযোগ্য পরিসংখ্যান।
গ। রিয়েল-টাইম সিঙ্ক্রোনাস ডিসপ্লে: বর্তমান দৈর্ঘ্য এবং দিকনির্দেশ পরীক্ষা করুন।
3.4 অনলাইন মোড ডেটা উপস্থাপনা ফর্ম এবং নির্ভুলতা গ্রেড পরামিতি
সফ্টওয়্যার পরিমাপ এবং নিয়ন্ত্রণ ইন্টারফেস এবং উপকরণের রঙিন স্ক্রিনটি রিয়েল টাইমে সিঙ্ক্রোনালিভাবে প্রাসঙ্গিক সামগ্রী প্রদর্শন করে।
খ। পরীক্ষা শেষ হওয়ার পরে, পরীক্ষার প্রতিবেদনটি মুদ্রণ করা যেতে পারে। প্রতিবেদনে বেধের ইউনিফর্মিটি টেস্ট রিপোর্ট, বাইপোলার প্লেট ভলিউম রেজিস্টিভিটি টেস্ট রিপোর্ট, "প্রতিরোধ ক্ষমতা ρ- চাপ পিএ" ফর্ম এবং বক্ররেখা, "প্রতিরোধের আরপি-চাপ পিএ" ফর্ম এবং বক্ররেখা এবং "যোগাযোগ প্রতিরোধের আরজে-চাপ পিএ" ফর্ম এবং বক্ররেখা অন্তর্ভুক্ত রয়েছে।
3.5 উপকরণ বাহ্যিক মাত্রা এবং ওজন পরামিতি
ক। মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা = 35 সেমি × 37 সেমি × 67 সেমি
খ। ওজন: 20 কেজি
3.6 ইনস্ট্রুমেন্ট পাওয়ার সাপ্লাই কনফিগারেশন পরামিতি
ক। বিদ্যুৎ সরবরাহ: ভোল্টেজ ইউ = 220 ভি ± 10 ভি, ফ্রিকোয়েন্সি এফ = 50Hz ± 5Hz।
খ। শক্তি: পি <200 ডাব্লু, ফিউজ স্পেসিফিকেশন 250 ভি 2.0 এ
3.7 উপকরণ ব্যবহারের পরিবেশ এবং সঞ্চয় পদ্ধতি
ক। তাপমাত্রা: টি = 0-40 ℃, আপেক্ষিক আর্দ্রতা: rh≤60%
খ। স্টুডিওতে কোনও শক্তিশালী বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের হস্তক্ষেপ হওয়া উচিত নয় এবং এটি উচ্চ-ফ্রিকোয়েন্সি সরঞ্জামগুলির সাথে শক্তি ভাগ করে নেওয়া উচিত নয়।
গ। ক্ষয়কারী গ্যাসগুলি থেকে মুক্ত শীতল, শুকনো জায়গায় সংরক্ষণ করুন।
