ওভারভিউ
2.1 বেসিক ফাংশন এবং ভিত্তি মান:

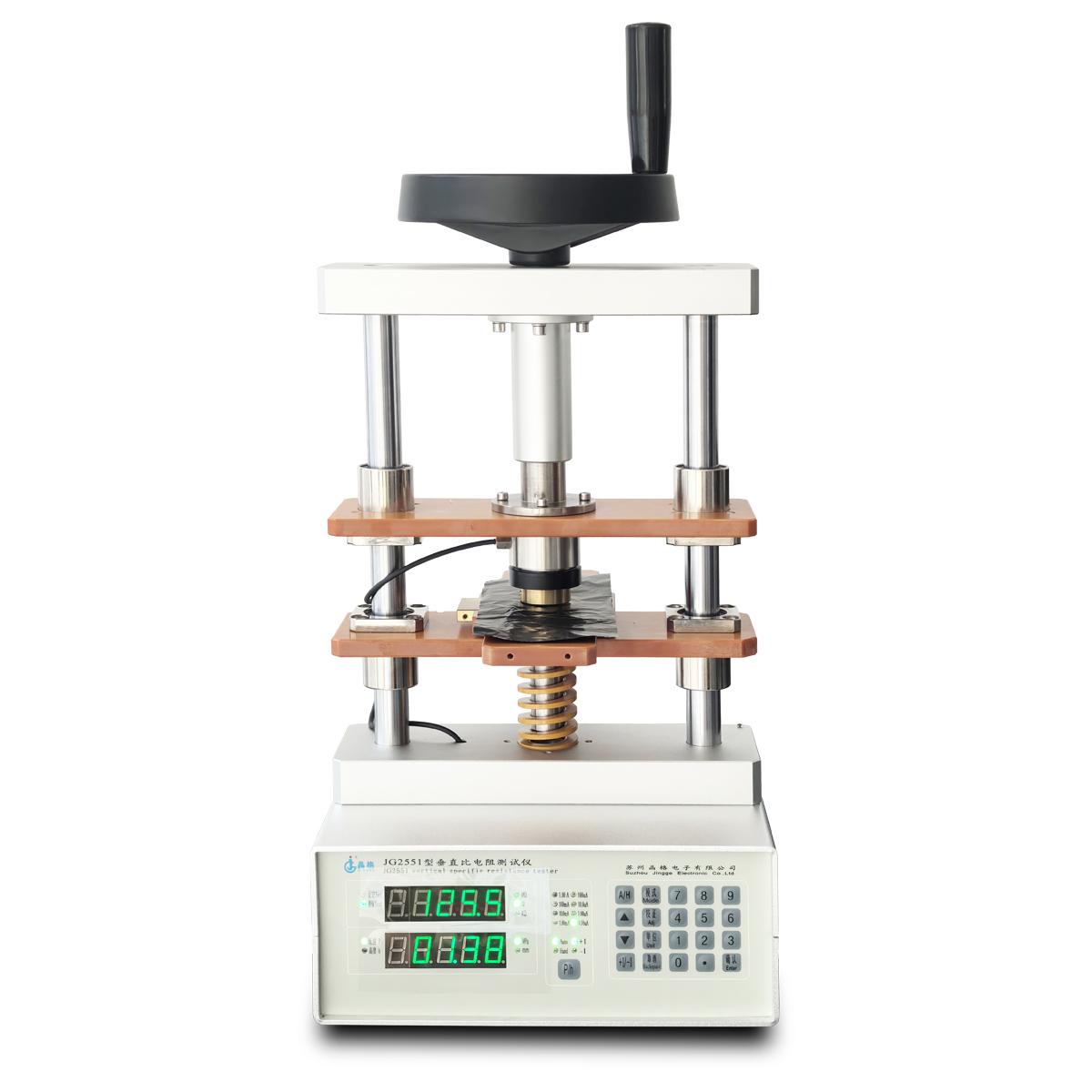

Jg2551 উল্লম্ব নির্দিষ্ট প্রতিরোধ পরীক্ষক একটি বহু-উদ্দেশ্য এবং বুদ্ধিমান বিস্তৃত উপকরণ যা চার-টার্মিনাল পিন পরিমাপ নীতিটি ব্যবহার করে উল্লম্ব শরীরের প্রতিরোধ ক্ষমতা এবং লেপগুলির উল্লম্ব পৃষ্ঠের প্রতিরোধ ক্ষমতা পরীক্ষা করতে
পরিমাপ যন্ত্র। এই যন্ত্রটির নকশাটি লেপযুক্ত অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম অ্যালোগুলির রাসায়নিক রূপান্তর উপকরণগুলির জন্য মিল-ডিটিএল -81706-2004 এর সাথে সম্মতি জানায় এবং জিবি/টি 20042.7- এর উল্লেখ করে
2014 "জ্বালানী কোষের জন্য কার্বন পেপারের পরীক্ষার অংশ", জিবি/টি 20042.6 "জ্বালানী ইলেক্ট্রোড শিটগুলির প্রতিরোধের পরীক্ষা"
প্রেসারাইজেশন বিভাগ (নমুনা পরীক্ষার বিভাগ): ম্যানুয়াল চাপ 300 কেজি পর্যন্ত সরবরাহ করা হয়। প্রকৃত পরিস্থিতি অনুযায়ী চাপ সামঞ্জস্য করা যেতে পারে। যোগাযোগের ক্ষেত্র এবং চাপ সেন্সর সরবরাহ করা হয়
লক্ষ্যযুক্ত চাপ এবং উচ্চতা নির্বাচন। উপরের এবং নিম্ন ইলেক্ট্রোডগুলি সোনার ধাতুপট্টাবৃত তামা ইলেক্ট্রোডগুলি গ্রহণ করে, যা পরীক্ষার ইলেক্ট্রোড এবং নমুনার মধ্যে যোগাযোগের প্রতিরোধের কার্যকরভাবে উন্নত করে।
২.২ উপকরণ রচনার সম্পূর্ণ সেট: এটি jg2551 উল্লম্ব নির্দিষ্ট প্রতিরোধ পরীক্ষক প্রধান ইউনিট, চাপ পরীক্ষা বেঞ্চ এবং সংযোগকারী তারগুলি ইত্যাদি নিয়ে গঠিত
২.৩ সুবিধা এবং বৈশিষ্ট্য:
এটি ধাতব পরিবাহী আবরণগুলির যোগাযোগ প্রতিরোধের পরীক্ষার জন্য প্রযোজ্য এবং উল্লম্ব দিকের প্রতিরোধ/প্রতিরোধের একটি নির্দিষ্ট চাপের মধ্যে পরীক্ষা করা দরকার।
2: সাথে থাকা পরীক্ষা সফ্টওয়্যার চাপ-প্রতিরোধের বক্ররেখা এবং উচ্চতা-প্রতিরোধ/প্রতিরোধের বক্ররেখা তৈরি করতে পারে।
3: 8 পরিসীমা অতি-প্রশস্ত পরিমাপের পরিসীমাটি শিল্প-শীর্ষস্থানীয়।
4: উপরের এবং নিম্ন ইলেক্ট্রোডগুলির পাশাপাশি চাপের পরিসীমা বিভিন্ন পরীক্ষার প্রয়োজনীয়তা আরও ভালভাবে মেটাতে কাস্টমাইজ করা যেতে পারে।
5: এটি বেছে নিতে দুটি ইউনিট সরবরাহ করে: মেট্রিক এবং ইম্পেরিয়াল, স্যুইচিং এবং ডেটা রিডিংয়ের সুবিধার্থে।
6: যন্ত্রটি পরিচালনা করা সহজ এবং স্থিতিশীল পারফরম্যান্স রয়েছে। সমস্ত প্যারামিটার সেটিংস এবং ফাংশন রূপান্তরগুলি একটি ডিজিটাল কীবোর্ডের মাধ্যমে ইনপুট হয়, যা সহজ এবং অ্যানালগ পজিশনারের প্রয়োজনীয়তা দূর করে
অস্থিরতা।
2.4 টেস্ট বেঞ্চ ব্যবহারের জন্য বৈশিষ্ট্য এবং নির্দেশাবলী
এটি শীট উপকরণ, ব্লক উপকরণ বা বার উপকরণ ইত্যাদি পরিমাপ করতে পারে
2: পরীক্ষার উচ্চতা: 0-25 সেমি, প্রকৃত নমুনা অনুযায়ী সামঞ্জস্যযোগ্য।
3: কেলভিন ফোর-ওয়্যার পদ্ধতি, চিত্র (1) হিসাবে দেখানো হয়েছে, নমুনার উভয় প্রান্তে উপরের এবং নীচের প্রোবগুলি রাখুন। পরিমাপ মোডে, পরিচালিত পরীক্ষাটি নির্বাচন করুন।
4: উপরের ইলেক্ট্রোড: 1-2 ইঞ্চি (সোনার ধাতুপট্টাবৃত), নিম্ন ইলেক্ট্রোড: 1-2 ইঞ্চি (সোনার ধাতুপট্টাবৃত) এর চেয়ে বেশি। কাস্টমাইজেশন প্রকৃত নমুনার আকার অনুযায়ী উপলব্ধ।
5: চাপ: ম্যানুয়ালি 300 কেজি সর্বোচ্চ চাপ সরবরাহ করে।
2.5 প্রয়োগের সুযোগ: উপকরণটি নির্দিষ্ট চাপের অধীনে উল্লম্ব দিকের প্রতিরোধ/প্রতিরোধের প্রয়োজন এমন নমুনাগুলি পরীক্ষার জন্য উপযুক্ত।
Iii। বেসিক প্রযুক্তিগত পরামিতি
1। পরিমাপের পরিসীমা, রেজোলিউশন
বৈদ্যুতিক প্রতিরোধের: 1.0 × 10 -6 থেকে 20.00 × 10 3 ω, রেজোলিউশন: 0.1 × 10 -6 থেকে 0.01 × 10 3 ω
প্রতিরোধ ক্ষমতা: 1.0 × 10 -6 থেকে 20.00 × 10 ³ ω সেমি রেজোলিউশন: 0.1 × 10 -6 থেকে 0.01 × 10 ³ ω সেমি
ব্লক প্রতিরোধের: 5.0 × 10 -6 থেকে 100.0 × 10 ³ ω / □ রেজোলিউশন: 0.5 × 10 -6 থেকে 0.1 × 10 ³ω / / /
2. পাওয়ার সরবরাহ
ইনপুট: এসি 220V ± 10%, 50Hz পাওয়ার সেবন: <20W।
3.ভারাল মাত্রা এবং ওজন
প্রধান ইউনিট: 220 মিমি (দৈর্ঘ্য) × 245 মিমি (প্রস্থ) × 500 মিমি (উচ্চতা), নেট ওজন: ≤10 কে
