1.1 উপকরণ ব্যবহার

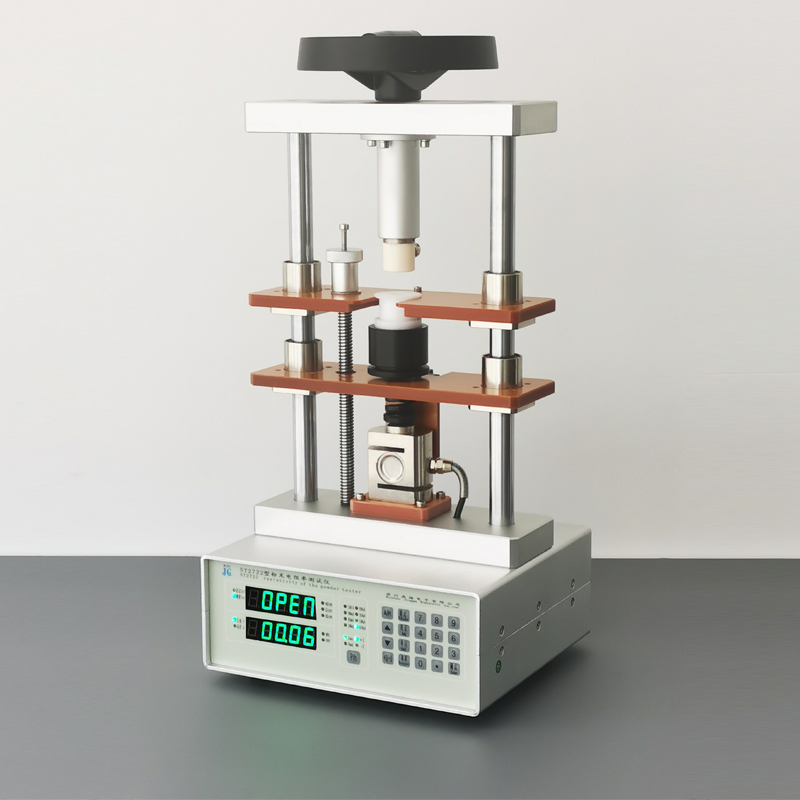

ST2722 অটোমেটিক পাউডার রেজিস্টিভিটি টেস্টার একটি পরিমাপের উপকরণ যা গুঁড়োটির "প্রতিরোধ ক্ষমতা - চাপ" বৈশিষ্ট্যযুক্ত বক্ররেখা পরীক্ষা করতে চার -টার্মিনাল পদ্ধতি ব্যবহার করে। এটি একটি ট্যাবলেট প্রেস হিসাবেও ব্যবহার করা যেতে পারে এবং এটি একটি কমপ্যাকশন ঘনত্ব পরীক্ষক হিসাবে প্রসারিত করা যেতে পারে।
এই যন্ত্রটি গ্রাফাইট কার্বন প্ল্যান্ট, কোকিং প্ল্যান্টস, গুঁড়ো ধাতুবিদ্যা উদ্ভিদ, কলেজ এবং বিশ্ববিদ্যালয়, গবেষণা ইনস্টিটিউট, মেট্রোলজি ইউনিট, শিল্প ও খনির উদ্যোগ ইত্যাদির জন্য উপযুক্ত এটি পাউডার নমুনার প্রতিরোধের পরামিতিগুলির পরীক্ষা ও বিশ্লেষণের জন্য একটি গুরুত্বপূর্ণ এবং দুর্দান্ত সরঞ্জাম।
1.2 প্রধান জাতীয় মান গ্রহণ করুন
চার-টার্মিনাল পদ্ধতি: জিবি/টি 24521-2018 "কার্বন কাঁচামাল এবং কোকের প্রতিরোধ ক্ষমতা নির্ধারণের জন্য পদ্ধতি" এবং ওয়াইএস/টি 587.6-2006 "কার্বন অ্যানোডগুলির জন্য ক্যালসিনড পেট্রোলিয়াম কোকের জন্য পরীক্ষার পদ্ধতি-অংশ 6: গুঁড়ো প্রতিরোধের নির্ধারণ" "
"জিবিটি 40007-2021 ন্যানোম্যাটরিয়ালস - ন্যানোম্যাটরিয়ালগুলির প্রতিরোধের জন্য যোগাযোগ পরিমাপ পদ্ধতি - সাধারণ নিয়ম" (গঠনে অংশ নিয়েছে)
1.3 ইনস্ট্রুমেন্ট রচনা

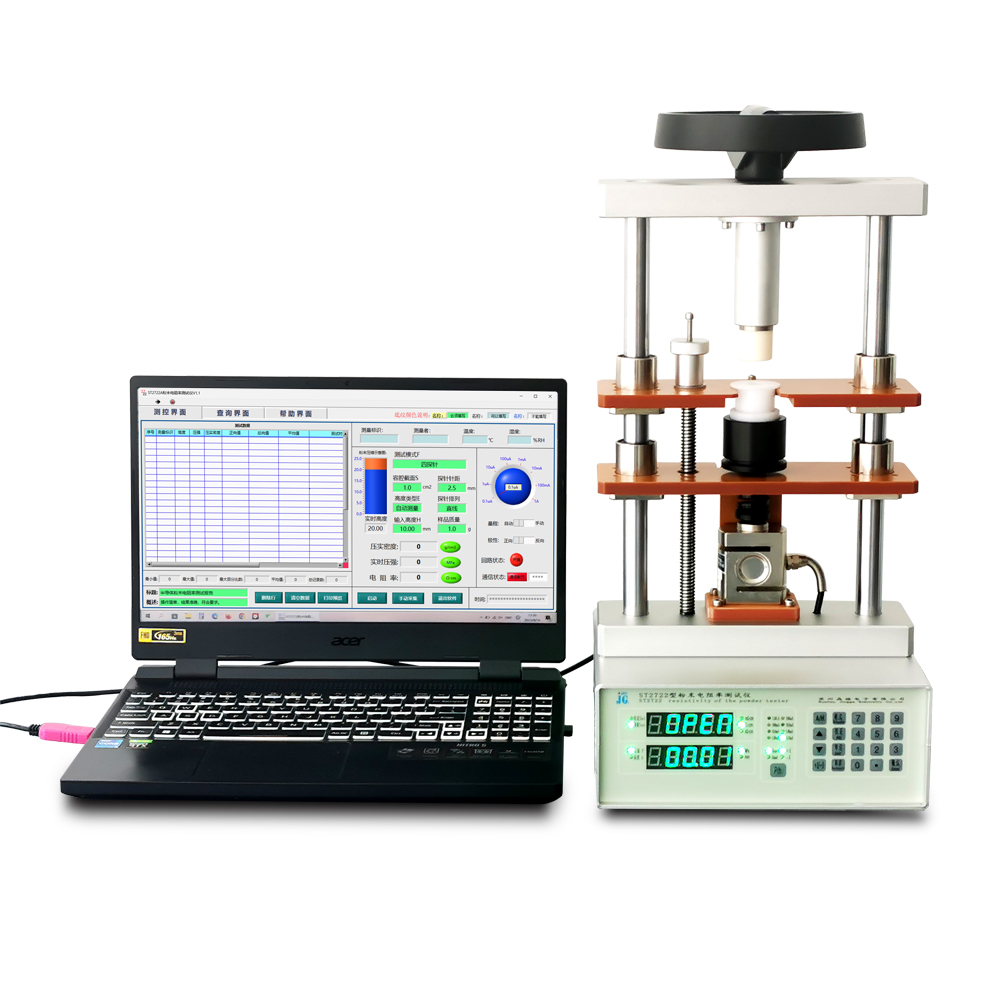

পুরো উপকরণগুলির পুরো সেটগুলির প্রধান উপাদানগুলির মধ্যে রয়েছে: পরিমাপ এবং নিয়ন্ত্রণ হোস্ট, স্বয়ংক্রিয় চাপ নিয়ন্ত্রণ কনসোল, স্বয়ংক্রিয় উচ্চতা সেন্সর, ফিডার, ফোর-প্রোব ইলেক্ট্রোড এবং সংশ্লিষ্ট পিসি পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার মডিউল ইত্যাদি ইত্যাদি

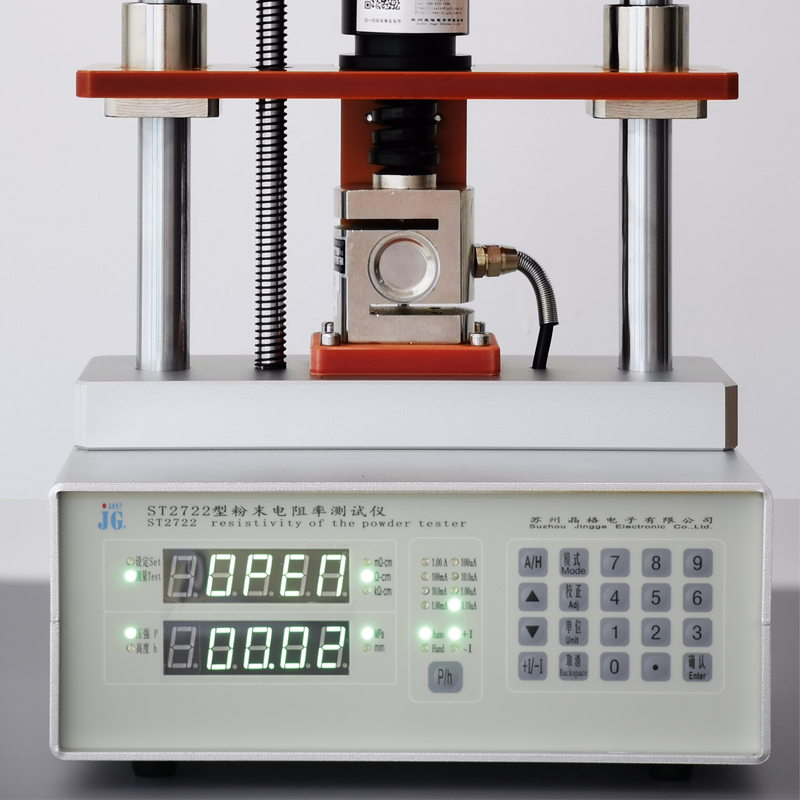

বৈদ্যুতিক নিয়ন্ত্রণ, পরিমাপ, প্রদর্শন, যোগাযোগ ইত্যাদির জন্য পরিমাপ ও নিয়ন্ত্রণ হোস্ট পুরো সিস্টেমের মূল অংশ এটি মূলত একটি নির্ভুলতা মাল্টি-রেঞ্জের ধ্রুবক বর্তমান উত্স, একটি বিস্তৃত পরিসীমা উচ্চ-নির্ভুলতা ভোল্টমিটার, একটি রঙিন এলসিডি ডিসপ্লে মডিউল, একটি ডিজিটাল কীবোর্ড ইনপুট কন্ট্রোল মডিউল, একটি ইউএসবি যোগাযোগ মডিউল, এবং এমবেডেড একক-চিপড মাইক্রোকপুট দ্বারা গঠিত।
স্বয়ংক্রিয় চাপ নিয়ন্ত্রণ কনসোলটি সিস্টেমের চাপ সেটিং প্রয়োজনীয়তা অনুসারে স্বয়ংক্রিয়ভাবে চাপের প্রয়োগ নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটি মূলত বৈদ্যুতিন প্রেস, চাপ সনাক্তকরণ এবং নিয়ন্ত্রণ মডিউলগুলির সমন্বয়ে গঠিত।
স্বয়ংক্রিয় উচ্চতা সেন্সরটি পাউডার নমুনাগুলির বেধের স্বয়ংক্রিয় সিঙ্ক্রোনাস সনাক্তকরণের জন্য ব্যবহৃত হয়।
ফিডারটি পাউডার নমুনা যুক্ত করার জন্য ব্যবহৃত হয়। বিভক্ত প্রকার, একাধিক স্পেসিফিকেশন, বহু-উদ্দেশ্যমূলক নির্বাচন এবং অপারেশনের জন্য সুবিধাজনক।

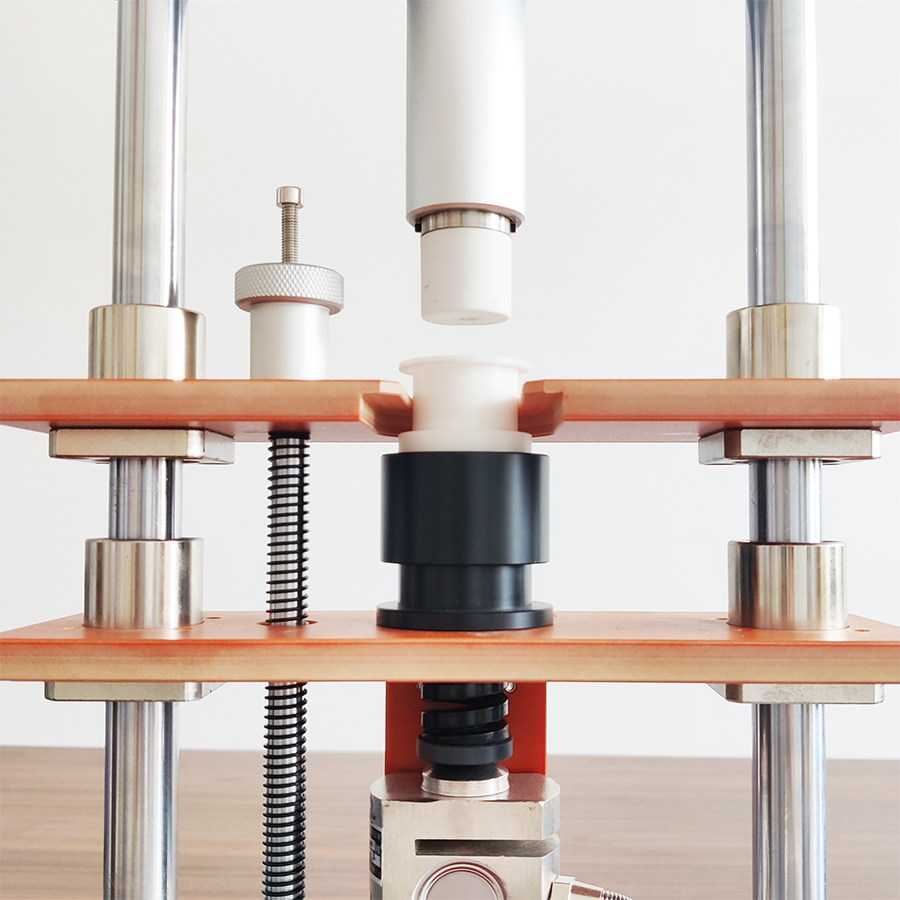

চার-প্রোব ইলেক্ট্রোডটি চার-প্রোব পদ্ধতি অনুসারে ট্যাবলেট পাউডারে বর্তমান এবং পরীক্ষার ভোল্টেজ প্রয়োগ করতে ব্যবহৃত হয়।

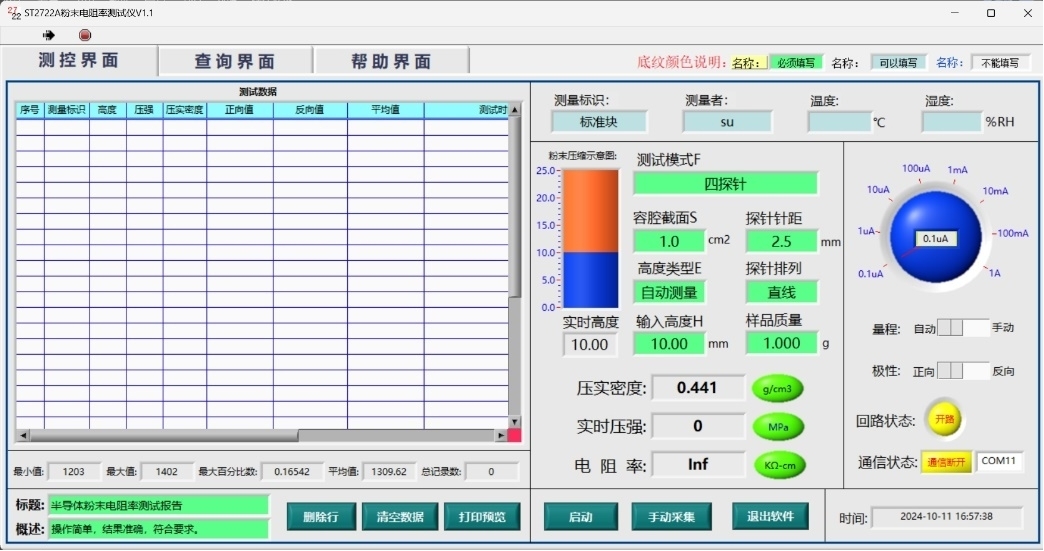

পিসি পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার যন্ত্রগুলির পরিমাপ এবং নিয়ন্ত্রণ অর্জনের জন্য, পাশাপাশি পিসি প্রান্তে ডেটা ভিউ, সম্পাদনা, সংরক্ষণ, মুদ্রণ এবং historical তিহাসিক ক্যোয়ারির মতো ফাংশনগুলি অর্জন করতে ব্যবহৃত হয়।
Ii। প্রযুক্তিগত পরামিতি
2.1। পরিমাপের পরিসীমা এবং রেজোলিউশন
প্রতিরোধ ক্ষমতা: 15.0 × 10-6 থেকে 200.0 × 10 ³ ω সেমি রেজোলিউশন: 1.5 × 10-6 থেকে 0.1 × 10 ³ ω সেমি
(1.0 × 10-6 থেকে 200.0 × 101 ω সেমি রেজোলিউশন 0.1 × 10-6 থেকে 0.1 × 101 ω সেমি)
2.2। উপাদান পরিমাপ
সব ধরণের পাউডার।
2.3। পরিসীমা শ্রেণিবদ্ধকরণ এবং ত্রুটি গ্রেড
| Full display |
200.0 |
20.00 |
2.000 |
200.0 |
20.00 |
2.000 |
200.0 |
20.00 |
| Maximum extended range: |
KΩ-cm |
|
|
Ω-cm |
|
|
mΩ-cm |
|
| Basic error: |
±2% reading: ±4 digits |
±1.5% reading: ±4 digits |
±0.5% reading:±2 digits |
|
|
|
±0.5% reading:±4 characters |
|
|
|
|
2.4। ডিজিটাল ভোল্টমিটার:
⑴ পরিসীমা: 10 এমভি থেকে 100 এমভি, স্বয়ংক্রিয়
⑵ প্রদর্শন: সর্বাধিক 200.0 এর প্রদর্শন সহ 4 টি উল্লেখযোগ্য পরিসংখ্যান। দশমিক পয়েন্ট এবং ইউনিটগুলি স্বয়ংক্রিয়ভাবে প্রদর্শিত হয়
2.5। সংখ্যার নিয়ন্ত্রণ ধ্রুবক বর্তমান উত্স
বর্তমান আউটপুট: সিস্টেমের দ্বারা স্বয়ংক্রিয় পদক্ষেপের সমন্বয় সহ 0.1µA থেকে 1000MA পর্যন্ত সামঞ্জস্যযোগ্য ডিসি বর্তমান।
2.6। পাউডার টেস্ট বেঞ্চের আংশিক পরামিতি:
1। নমুনা কণার আকার: এটি 40 জালের নীচে থাকার পরামর্শ দেওয়া হয়, সর্বোচ্চ কণার আকার 10 জাল ছাড়িয়ে যায় না। সূক্ষ্ম কণার আকারের কোনও প্রভাব নেই!
2। নমুনা ধারক: অভ্যন্তরীণ ব্যাস: φ11.28 মিমি (এস = 1.0 সেমি ²
উচ্চতা: উচ্চতা সেন্সর পর্যবেক্ষণ, পরিমাপের ত্রুটি সহ 0 থেকে 20 মিমি পর্যন্ত সামঞ্জস্যযোগ্য: ± 0.05 মিমি।
3। চাপের পরিসীমা: সর্বোচ্চ 30 এমপিএ, 0 থেকে 30 এমপিএ পর্যন্ত অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য।
4 ... চাপ প্রক্রিয়াটি ম্যানুয়াল অপারেশন গ্রহণ করে এবং চাপটি স্থিতিশীল এবং সামঞ্জস্যযোগ্য।
বৈদ্যুতিন ডিজিটাল ডিসপ্লেটি চাপের মানটি দেখায়, চার-অঙ্কের কার্যকর প্রদর্শন মানগুলি 00.00 থেকে 30.00 এমপিএ পর্যন্ত এবং যথার্থতাটি ± 0.01 এমপিএ।
5। টেস্ট বেঞ্চের আকার: 250 মিমি (সামনের প্রস্থ) × 220 মিমি (পিছনের দৈর্ঘ্য) × 540 মিমি (মোট উচ্চতা)
ওজন: 10 কেজি
2.7। বিদ্যুৎ সরবরাহ:
বিদ্যুৎ খরচ: 100,000 এরও কম
ইনপুট: 220V ± 10%, 50Hz
2.8। এই যন্ত্রের কাজের শর্তগুলি হ'ল:
তাপমাত্রা: 0-40 ℃
আপেক্ষিক আর্দ্রতা: ≤60%
স্টুডিওতে কোনও শক্তিশালী বৈদ্যুতিন চৌম্বকীয় ক্ষেত্রের হস্তক্ষেপ হওয়া উচিত নয় এবং এটি উচ্চ-ফ্রিকোয়েন্সি সরঞ্জামগুলির সাথে বিদ্যুৎ সরবরাহ ভাগ করে নেওয়া উচিত নয়।
